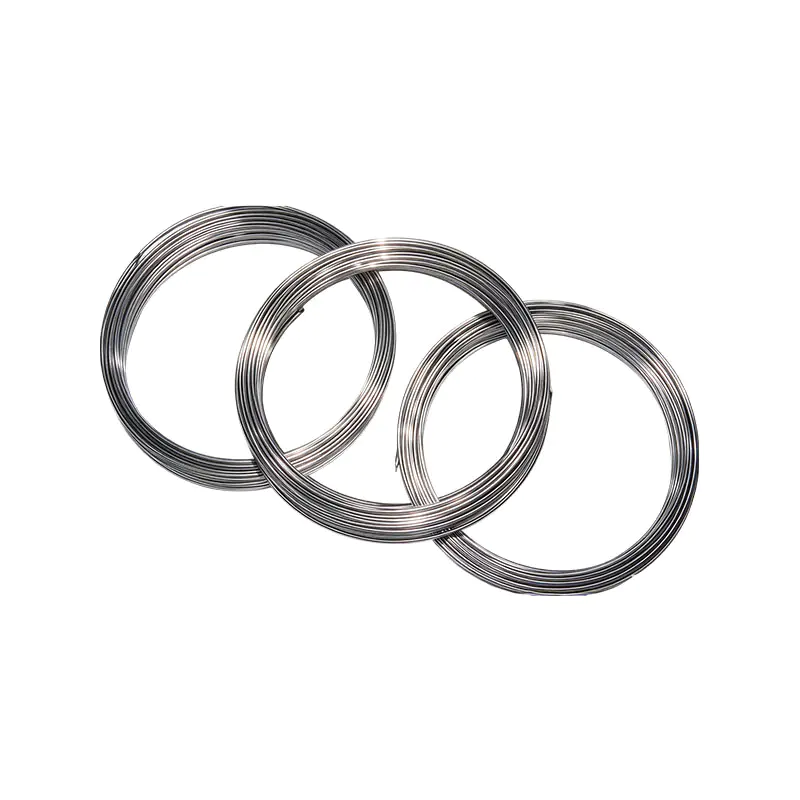

Kabel termokopel berperisai

Kabel termokopel berperisai, biasanya dikenali sebagai wayar berperisai atau, di peringkat antarabangsa, sebagai kabel termokopel penebat bukan organik, ialah keseluruhan pepejal yang diperbuat daripada tiub pelindung keluli tahan karat, serbuk penebat magnesium oksida dan bahan dawai termokopel, digabungkan dan dipadatkan dalam acuan. Ia mempunyai kelebihan rintangan tekanan, rintangan gempa bumi, fleksibiliti, pengecilan, dan masa tindak balas haba yang cepat. Ia adalah bahan teras untuk pembuatan termokopel berperisai.

Kelebihan produk:
1. Tindak balas haba sensitif dan julat pengukuran suhu yang luas
Inersia haba yang kecil, kelajuan pengesanan suhu yang pantas, boleh meliputi julat suhu tinggi dan rendah, output potensi termoelektrik yang stabil, dan boleh menangkap perubahan suhu dalam keadaan kerja dengan cepat.
2. Kekuatan mekanikal yang tinggi, boleh dibengkokkan dan mudah dipasang
Cangkerang berperisai logam tahan terhadap getaran dan hentaman, dan boleh dibengkokkan secara sederhana, menjadikannya sesuai untuk ruang peralatan kecil dan pemasangan pendawaian di tapak yang kompleks.
3. Pengedap pelindung yang baik dan kebolehsuaian alam sekitar yang kuat
Struktur penebat mineral adalah padat, kalis lembapan, kalis debu, dan anti-pengoksidaan, dengan prestasi penebat yang boleh dipercayai, dan boleh beroperasi untuk masa yang lama dalam persekitaran perindustrian yang keras seperti habuk dan suhu tinggi.

Titik jualan utama:
1. Julat pengukuran suhu yang luas dan kelajuan tindak balas yang cepat
Inersia terma kecil, pengesan suhu sensitif, mampu mengukur kedua-dua suhu tinggi dan rendah, keluaran potensi termoelektrik yang stabil, dan maklum balas masa nyata perubahan suhu di tapak.
2. Fleksibel dan tahan getaran, dengan kebolehsuaian pemasangan yang kukuh
Badan perisai boleh dibengkokkan, tahan hentaman dan getaran, dan boleh diletakkan dengan mudah di ruang peralatan kecil dan tapak saluran paip yang kompleks.
3. Perlindungan penebat padat, ketahanan yang tinggi
Struktur penebat mineral mempunyai prestasi pengedap yang baik, rintangan kelembapan dan habuk, rintangan pengoksidaan, dan boleh menahan persekitaran perindustrian yang keras, mengurangkan kebarangkalian kegagalan dan memanjangkan hayat perkhidmatan.

Hubungi Kami
PRAV：Tiada artikel sebelum iniSETERUSNYA：Kabel termistor berperisai
Soalan Lazim Spesifikasi Prestasi

S1: Apakah keperluan jejari lentur minimum untuk kabel termokopel berperisai?
J: Secara amnya, jejari lentur tidak boleh kurang daripada 5-7 kali diameter luar perisai. Kuar hujung panas tidak boleh dibengkokkan sebanyak mungkin untuk mengelakkan wayar dalaman pecah dan menjejaskan pengukuran suhu.

S2: Bolehkah termokopel berperisai secara langsung mengukur media suhu tinggi?
A: Had atas pengukuran suhu bergantung pada bahan sarung dan skala termokopel, dan model yang berbeza mempunyai rintangan suhu yang berbeza; Di bawah keadaan suhu ultra tinggi, adalah perlu untuk mengesahkan spesifikasi dan parameter. Melebihi julat akan mempercepatkan penuaan dan kerosakan.

S3: Apakah sebab isyarat pengukuran suhu melonjak dan nilai tidak tepat?
A: Punca biasa termasuk gangguan elektromagnet, sentuhan pendawaian yang lemah, dan kerosakan lapisan penebat yang disebabkan oleh kelembapan. Adalah disyorkan untuk menggunakan jenis terlindung untuk persekitaran gangguan, dengan pembumian satu titik lapisan pelindung, dan untuk memeriksa ketat terminal pendawaian.

S4: Bolehkah kabel termokopel berperisai dipanjangkan dan disambung untuk digunakan?
J: Tidak digalakkan untuk menyambung terus dan melanjutkan sesuka hati. Wayar pampasan dengan nombor bahagian yang sama hendaklah digunakan untuk sambungan; Mencampur wayar biasa akan menjana potensi pemanasan tambahan, menyebabkan ralat pengukuran yang ketara.

1.1 Nama produk, model, nombor skala, bahan tiub luar dan suhu operasi ditunjukkan dalam Jadual 1-1.

Nama Produk Model Jenis Termokopel Bahan Sarung Luar Diameter Luar (mm) Suhu Operasi Maks. (°C)
Kabel Termokopel Chromel–Nisil Berperisai
Kabel Termokopel Chromel–Nisil-Mg Berperisai 		KK
KN 		K
N 		GH3030, GH3039, 25Cr–20Ni 0.5; 1.0 500
1.5; 2.0 800
3.0; 4.0; 4.5; 5.0 900
6.0; 8.0 1100
Kabel Termokopel Chromel–Nisil Berperisai
Kabel Termokopel Chromel–Nisil-Mg Berperisai 		KK
KN 		K
N 		1Cr18Ni9Ti, 316L; 304 0.5; 1.0 400
1.5; 2.0 600
3.0; 4.0; 4.5; 5.0 800
6.0; 8.0 800
Kabel Termokopel Chromel–Constantan Berperisai KE E 1Cr18Ni9Ti, 316L; 304 0.5; 1.0 400
1.5; 2.0 500
3.0; 4.0; 4.5; 5.0 600
6.0; 8.0 800
Kabel Termokopel Besi Berperisai–Constantan KJ J 1Cr18Ni9Ti, 316L; 304 0.5; 1.0 300
1.5; 2.0 400
3.0; 4.0; 4.5; 5.0 500
6.0; 8.0 750
Kabel Termokopel Tembaga Berperisai–Constantan KT T 1Cr18Ni9Ti, 316L; 304 0.5; 1.0 200
1.5; 2.0; 3.0
4.0; 4.5; 5.0 		300
300
6.0; 8.0 400
Kabel Termokopel PtRh10–Pt Berperisai KS S GH3030, GH3039, 25Cr–20Ni 1.0; 1.5 800
2.0; 3.0 900
Kabel Termokopel PtRh13–Pt Berperisai KR R 4.0; 4.5 1000
5.0; 6.0; 8.0 1100
Kabel Termokopel PtRh30–PtRh6 Berperisai KB B GH3030, GH3039, 25Cr–20Ni 4.0; 4.5 1100
5.0; 6.0; 8.0 1200


Nota: Produk yang diperbuat daripada bahan lain dan dengan diameter luar yang berbeza boleh disediakan selepas berunding antara pembekal dan pelanggan.
1.2 Piawaian Produk
1.2.1 Kabel termokopel berperisai logam asas mematuhi JB/T8205-1999 dan GB/T18404-2001
1.2.2 Kabel termokopel berperisai logam berharga mematuhi JB/T 8909-1999
1.2.3 Kabel termokopel Pt-Rh 30–Pt-Rh 8 berperisai mematuhi QB/T 2405-2004

1.3 Kaedah untuk Menentukan Model Kabel Termokopel Berperisai:

KK 4 G30 φ5.0 I GB/T18404-2001
KK Model (KKKN, KEKJKTKS, KR, KB)
4 Bilangan Kabel: Tidak dinyatakan untuk dua teras; empat teras dilambangkan dengan "4"
G30 Bahan Tiub Pelindung: 1Cr18Ni9Ti dilambangkan dengan "B"
GH3039 dilambangkan dengan "G39"
GH3030 dilambangkan dengan "G30"
25Cr-20Ni dilambangkan dengan "2520"
316L, 304
φ5.0 Diameter Luar Kabel (Φ0.5–8.0 mm)
I Kelas Toleransi (Kelas I, II, III)
GB/T18404 Nombor Piawai
2001 Tahun Standard

1.4 Dimensi produk dan sisihan yang dibenarkan hendaklah mematuhi Jadual 1-2.

Diameter Luar & Toleransi (mm) KK / KN / KE / KJ / KT KS / KR / KB
Min. Ketebalan Dinding (mm) Min. Kawat Termokopel Dia. (mm) Min. Ketebalan Lapisan Penebat (mm) Min. Ketebalan Dinding (mm) Min. Kawat Termokopel Dia. (mm) Diameter Wayar Termoelemen Minimum(mm)
0.5 ± 0.025 0.05 0.08 0.04 / / /
1.0 ± 0.025 0.1 0.15 0.08 0.1 0.1 0.12
1.5 ± 0.025 0.15 0.23 0.12 0.15 0.15 0.17
2.0 ± 0.025 0.2 0.3 0.16 0.2 0.2 0.23
3.0 ± 0.030 0.3 0.45 0.24 0.3 0.3 0.34
4.0 ± 0.040 0.4 0.6 0.32 0.4 0.4 0.47
4.5 ± 0.045 0.45 0.68 0.36 0.45 0.4 0.52
5.0 ± 0.050 0.5 0.75 0.4 0.5 0.45 0.62
6.0 ± 0.060 0.6 0.9 0.48 0.6 0.45 0.8
8.0 ± 0.080 0.8 1.2 0.64 0.8 0.45 1.16

Nota: Pelarasan sedikit pada ketebalan dinding tiub, diameter dawai termokopel dan ketebalan penebat dibenarkan untuk kabel termokopel berperisai berbilang teras atau teras tunggal.

1.4 Ciri-ciri dan Toleransi Termokopel
Bagi termokopel berperisai yang dihasilkan daripada kabel termokopel berperisai model yang berbeza, apabila persimpangan rujukan ialah 0 °C, potensi termoelektrik hendaklah mematuhi GB/T 16839.1-1997, “Termokopel—Bahagian 1: Jadual Penentukuran,” dan had terima bagi gred yang berbeza–3 hendaklah mematuhi peruntukan Jadual1 yang berbeza.

kategori Kelas Toleransi Model taip Toleransi (°C) Julat Suhu (°C)
Kabel Termokopel Berperisai Asas-Logam I KK K ±1.5 °C atau ±0.4 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±0.5 °C atau ±0.4 %t −40 ~ 350
II KK K ±2.5 °C atau ±0.75 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±1.0 °C atau ±0.75 %t −40 ~ 400
III KK K ±2.5 °C atau ±1.5 %t −200 ~ 40
KN N −200 ~ 40
KE E −200 ~ 40
KT T ±1.0 °C atau ±1.5 %t −200 ~ 40
Kabel Termokopel Berperisai Logam Berharga II KS S ±1.5 °C atau ±0.25 %t 300 ~ 1100
KR R 300 ~ 1100
pt KS S ±3.0 °C atau ±0.5 %t 300 ~ 1100
KR R 300 ~ 1100
II KB B ±0.25 %t 600 ~ 1200
III KB B ±4.0 °C atau ±0.5 %t 600 ~ 1200

Nota: t = nilai mutlak suhu yang diukur (°C); "pt" menandakan gred standard (biasa).

1.5 Rintangan Penebat
Rintangan penebat hendaklah diukur antara wayar pasangan dan antara wayar pasangan dan sarung luar. Untuk kabel dengan diameter luar <1.5 mm, voltan yang digunakan hendaklah 75 25 V DC; untuk kabel dengan diameter luar >1.5 mm, voltan yang dikenakan hendaklah 500 50 V DC. Rintangan penebat per meter pada suhu bilik dan pada suhu tinggi hendaklah mematuhi peruntukan Jadual 1-4.

Persekitaran Ujian model Min. Mengukur Panjang (m) Suhu Ujian (°C) Min. Rintangan Penebat (MΩ/m)
Suhu Bilik. KK, KE, KJ, KT, KN, KS, KR, KB 1 25 ± 15 1000
Suhu Tinggi. KK, KN, KE, KJ, KS, KR, KB 0.5 500 ± 15 5
Suhu Tinggi. KT 0.5 300 ± 15 500

Nota: Bahan penebat termokopel berperisai dan kabel termokopel berperisai mempunyai kekonduksian elektrik yang terhad; rintangan penebat berkurangan apabila panjang kabel bertambah. Kekonduksian per unit panjang dilambangkan dengan Sm’ (sama dengan Q’·m’); untuk kabel atau termokopel lebih panjang daripada 1 m, rintangan penebat dinyatakan dalam ·m atau MQ·m, dengan rintangan penebat adalah berkadar songsang dengan panjang; bagi yang lebih pendek daripada 1 m, ia dinyatakan dalam MQ·m.
