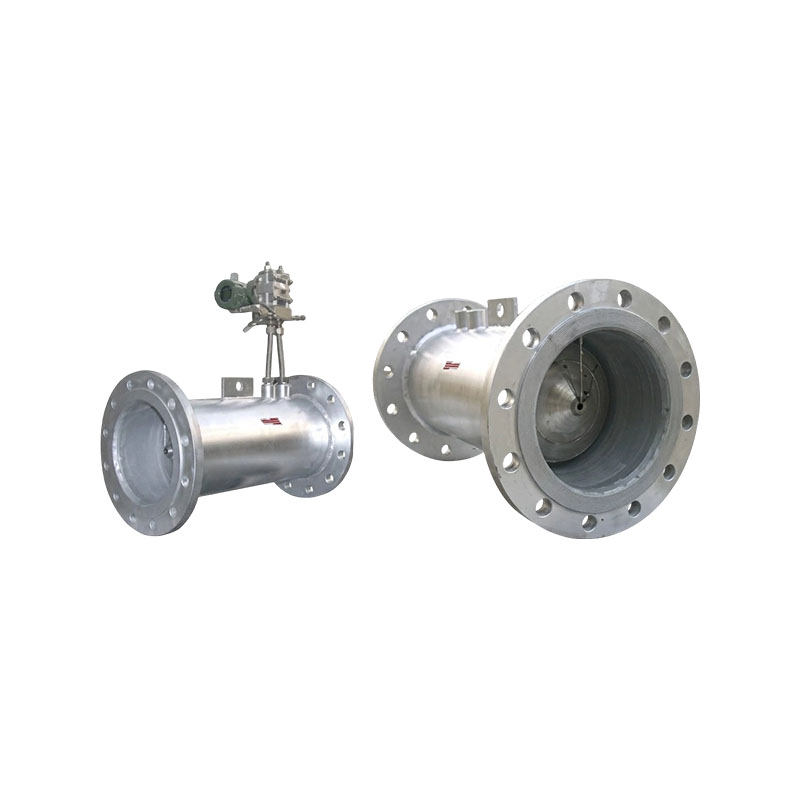

Meter Aliran takuk V Siri XG-V

Meter Aliran Takik V Siri XG-V ialah instrumen tekanan berbeza yang mengukur aliran bendalir di dalam paip berdasarkan undang-undang pemuliharaan jisim dan tenaga. Ia secara inovatif menggunakan kon berbentuk V yang digantung di tengah saluran paip sebagai elemen pendikit, yang mempunyai kelebihan unik dalam pembetulan diri dan pembersihan diri. Ia adalah jenis instrumen baharu dengan pelbagai aplikasi.

Ciri-ciri Produk:
1. Fungsi pembersihan diri meter alir kon XG-V memperlahankan halaju aliran di tengah saluran paip dan mempercepatkan halaju aliran berhampiran dinding paip apabila bendalir melalui kon berbentuk V, menjadikannya sukar untuk kotoran mengendap pada elemen pendikit, yang bermanfaat untuk pengukuran yang tepat dan stabil.
2. Meter alir kon XG-V mempunyai fungsi pembetulan diri. Kon berbentuk V, yang boleh memperlahankan halaju aliran di tengah saluran paip dan mempercepatkan halaju aliran berhampiran dinding paip, secara berkesan meningkatkan pengagihan halaju aliran bendalir, mencapai pembetulan diri, dan memendekkan panjang paip lurus depan dan belakang. Selagi ia mencapai 0-3DN hadapan dan 0-1DN belakang, ia boleh digunakan.
3. Rintangan haus yang baik, kestabilan jangka panjang yang baik, dan kebolehulangan pengukuran yang tinggi.
4. Struktur khas mempunyai kehilangan tekanan rendah, dengan kehilangan tekanan antara 1/3 hingga 1/5 plat orifis. Nisbah julat ialah 10:1 (istimewa sehingga 30:1).
5. Struktur khas sesuai untuk mengukur tekanan statik rendah dan kadar aliran rendah.
6. Oleh kerana struktur unik meter aliran kon, ia sering digunakan sebagai pengadun dalam banyak kes.
7. Sesuai untuk suhu kerja sehingga 850 ° C dan tekanan sehingga 42MPa. Jika bahan khas digunakan, julatnya lebih tinggi.
8. Untuk kemudahan pengguna, meter aliran kon XG-V syarikat kami mempunyai kedua-dua struktur bersepadu dan berpecah.
9. Sistem meter alir kon XG-V yang dipatenkan syarikat kami menyelesaikan masalah kos tinggi menggunakan sensor kon V untuk diameter besar, mengekalkan kelebihan pengukuran kon V, meluaskan bidang aplikasi meter aliran kon V, dan menyelesaikan masalah tekanan perbezaan kecil dalam saluran paip berdiameter besar, yang menjadikan pengukuran tidak selesa. Mempunyai ekonomi, ketepatan masa dan kestabilan yang baik.
10. Meter aliran kon V bersepadu pintar menggunakan reka bentuk litar termaju, fungsi berkuasa, penggunaan kuasa yang rendah, LCD skrin besar untuk maklumat aliran dan ingatan dalaman termaju untuk memastikan keselamatan data.
11. Sistem meter aliran kon V bersepadu boleh dikuasakan oleh bateri dan 24VDC luaran, mengeluarkan 4-20 mA dan isyarat nadi, dan mempunyai protokol HART.

Titik jualan utama:
1. Keperluan bahagian paip lurus pendek: Dilengkapi dengan kesan pembetulan medan aliran, hanya bahagian paip lurus hiliran 0-3D dan 0-1D diperlukan. Ia juga boleh dipasang dan digunakan untuk pengubahsuaian di tapak dan ruang saluran paip yang sempit, mengurangkan kos pembinaan.
2. Sesuai untuk media yang kotor dan kompleks: Struktur pendikit annular mempunyai kesan peniupan dan pembersihan diri, yang menyukarkan habuk terkumpul dan terhalang. Ia boleh mengukur media gas, cecair dan wap yang mengandungi kekotoran, terdedah kepada penskalaan, dan mempunyai kelikatan yang tinggi.
3. Pengukuran yang stabil dan boleh dipercayai: Tiada bahagian yang bergerak, kebolehulangan yang baik, rintangan haus, pengecilan ketepatan jangka panjang yang kecil, pengukuran yang stabil di bawah keadaan kadar aliran tinggi dan rendah, nisbah julat luas.
4. Kehilangan tekanan kecil: Berbanding dengan peranti pendikit plat orifis, ia mempunyai kehilangan tekanan yang lebih rendah, menjimatkan penggunaan tenaga sistem, dan sesuai untuk diameter paip besar dan keadaan pengeluaran berterusan tanpa gangguan.

Industri aplikasi:
1. Industri petroleum dan gas asli: pengukuran proses dan penyelesaian perdagangan minyak mentah, minyak ditapis, gas asli, dan media minyak dan gas yang mengandungi kekotoran.
2. Industri kimia dan petrokimia: pemantauan aliran gas proses, wap, media menghakis, buburan, dan cecair yang mudah dihablurkan.
3. Kuasa elektrik dan industri kuasa haba: pengukuran aliran wap dandang, air suapan, kondensat, gas, gas serombong, dsb., dalam loji kuasa haba dan projek pemanasan berpusat.
4. Industri metalurgi: Pengesanan aliran media industri seperti gas relau letupan, gas ketuhar kok, air beredar, udara termampat dan buburan.

Hubungi Kami
PRAV：Meter aliran Velbar jenis XG-WSETERUSNYA：Meter Aliran Ultrasonik Pintar XG-CSL
Soalan Lazim Spesifikasi Prestasi

S1: Adakah pemasangan meter aliran kon V memerlukan bahagian paip lurus yang panjang?
A: Tidak perlu. Kon V mempunyai fungsi pembetulan sendiri dan mempunyai keperluan yang sangat rendah untuk bahagian paip lurus. Hulu biasanya 0-3D, dan hiliran ialah 0-1D. Ruang saluran paip adalah terhad, dan projek pengubahsuaian di tapak juga boleh dipasang terus, mengurangkan beban kerja pengubahsuaian saluran paip.

S2: Bolehkah meter aliran kon V mengukur media yang mengandungi kekotoran dan kotoran, dan adakah ia terdedah kepada tersumbat?
A: Sesuai untuk media yang kotor. Struktur pendikit annular khas mempunyai kesan meniup sendiri, yang tidak mudah untuk mengumpul kotoran dan tersumbat. Ia boleh mengukur media dengan zarah, penskalaan, kelikatan tinggi dan buburan.

S3: Apakah kelebihan jelas meter aliran kon V berbanding dengan plat orifis?
A: Berbanding dengan plat orifis tradisional, kon V mempunyai kehilangan tekanan yang lebih kecil dan penggunaan tenaga yang lebih rendah; Nisbah julat luas; Tahan haus, dengan drift berketepatan rendah semasa penggunaan jangka panjang; dan bahagian paip lurus memerlukan panjang yang lebih pendek dan kebolehsuaian yang lebih kuat di tapak.

S4: Apakah media yang boleh diukur oleh meter aliran kon V?
A: Ia boleh mengukur cecair, gas, wap tepu dan panas lampau, dan digunakan secara meluas dalam gas arang batu, stim, air beredar, minyak dan gas, dan cecair proses kimia. Ia tidak sesuai untuk keadaan kerja dengan kakisan yang kuat dan tiada lapisan yang sepadan.

XG-V Meter Aliran Kon XG-V
Diameter Nominal —XXX 100 bermakna DN100
Jenis Struktur Z Jenis Pintar Bersepadu
L Jenis Jauh (Split).
Sederhana Terukur 1 Cecair
2 Gas
3 Stim
Jenis Badan S Jenis Paip SO (dengan Bebibir Leher Slip-On)
W Jenis Paip WN (dengan Bebibir Leher Kimpalan)
F Mengetuk Bebibir
B Dikimpal Terus
J Jenis Jaket Penebat
A Jenis Kalis Kakisan
P Kon Square
H Jenis Wafer
Tekanan Statik Paip A 0-0.6 MPa
B 0-1.0 MPa
C 0-1.6 MPa
D 0-2.5 MPa
E 0-4.0 MPa
F 0-6.3 MPa
G 0-10 MPa
H 0-16 MPa
I 0-25 MPa
J 0-40 MPa
Mod Pampasan 0 Tiada Pampasan
P Pampasan Tekanan Sahaja
T Pampasan Suhu Sahaja
Q Pampasan Tekanan & Suhu Penuh
Output Isyarat Bersepadu 0 tiada
1 4-20 mA
2 nadi
3 HART
Bekalan Kuasa Bersepadu 0 Bateri Dalaman
1 Bateri 24 VDC Dwi Boleh Dipilih
2 Luaran 24 VDC

Sediakan diameter dalam dan luar paip, serta bahan paip.
Nyatakan spesifikasi bebibir untuk paip proses.
Nyatakan jenis cecair dan sifat-sifat gas serta stim.
