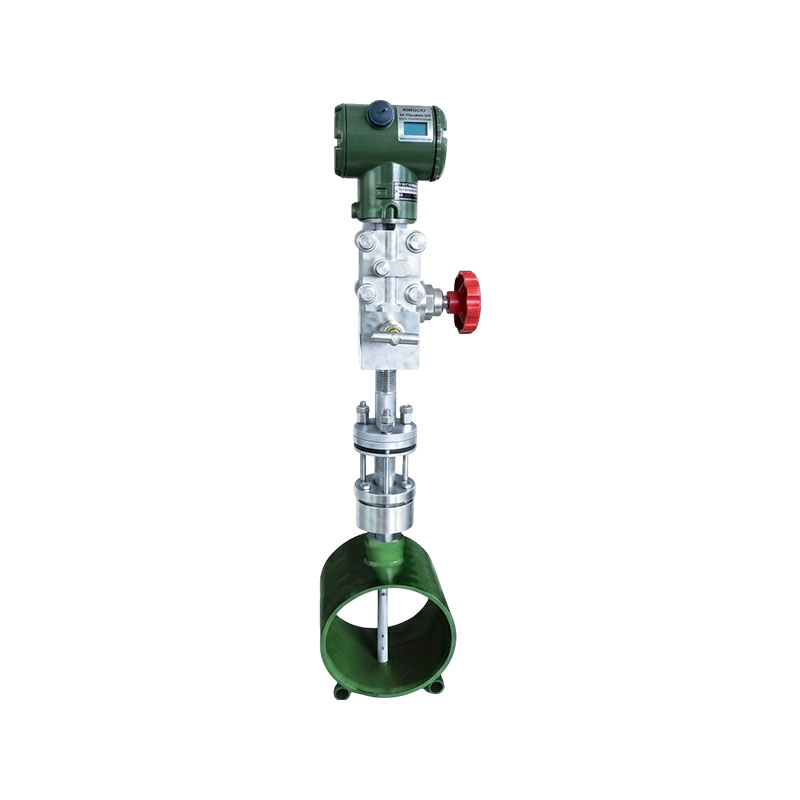

Meter aliran Velbar jenis XG-W

Meter alir Velbar jenis XG-W ialah alat pengukur ketepatan tinggi yang dibangunkan berdasarkan prinsip pengukuran kelajuan tiub Pitot, menggunakan prinsip aerodinamik termaju dan ditambah dengan kaedah ujian terowong angin. Ia adalah penderia aliran tekanan dan kadar purata purata. Kadar aliran diwakili oleh perbezaan antara purata jumlah tekanan dan tekanan statik sensor dalam bendalir, yang biasanya digunakan untuk mengukur kadar aliran cecair, gas dan wap.

Ciri-ciri produk:
1. Permukaan pengukur direka berdasarkan prinsip aerodinamik dan, selepas pemprosesan khas, boleh menjana daya tarikan bendalir yang sangat sedikit dan daya penumpahan pusaran.
2. Tekanan statik yang dijana oleh lubang tekanan statik pada sisi terletak sebelum titik pemisahan antara bendalir dan penderia, dan merupakan isyarat tekanan pembezaan yang stabil dan tidak berdenyut.
3. Tiada bahagian alih dalam struktur, yang memastikan jangka hayat sensor dan kestabilan jangka panjang.
4. Ketepatan tinggi (± 0.5~1.0% F.S) dan kebolehulangan yang baik (± 1.0%).
5. flowmeter ini mempunyai kehilangan tekanan rendah, sangat mengurangkan penggunaan tenaga.
6. Port tekanan statik meter alir terletak pada kedua-dua belah penderia dan sangat tidak sensitif terhadap objek asing dan habuk dalam medium.
7. Pengukur aliran ini pada asasnya bebas penyelenggaraan, mudah dipasang dan menjimatkan kos.
8. Untuk kemudahan pengguna, meter alir Weiliba syarikat kami mempunyai struktur bersepadu dan berpecah.
9. Meter aliran kuasa bersepadu pintar menggunakan reka bentuk litar termaju, dengan fungsi berkuasa, penggunaan kuasa yang rendah, LCD skrin besar untuk maklumat aliran dan storan dalaman untuk memastikan keselamatan data.
10. Sistem meter aliran Powerbar bersepadu boleh dikuasakan oleh bateri dan 24VDC luaran, dengan output 4-20mA, isyarat nadi dan protokol Hart.

Titik jualan utama:
1. Kehilangan tekanan kecil dan penggunaan tenaga yang rendah: Berdasarkan prinsip pengukuran purata tiub, kehilangan tekanan adalah jauh lebih rendah daripada meter aliran pendikit, yang menjimatkan kuasa dan penggunaan tenaga semasa operasi jangka panjang dan sesuai untuk keadaan kerja berterusan dengan diameter paip besar.
2. Keperluan sederhana untuk bahagian paip lurus: Reka bentuk pembetulan kuar memerlukan bahagian paip lurus yang lebih pendek berbanding dengan plat orifis, menjadikannya sesuai untuk projek pengubahsuaian dengan ruang saluran paip terhad di tapak.
3. Struktur bersepadu, bebas penyelenggaraan: Tiada bahagian mekanikal yang bergerak; kukuh dan tahan hentaman; tidak mudah dipakai; pada asasnya tidak memerlukan penyelenggaraan yang kerap selepas pemasangan; hayat perkhidmatan yang panjang.
4. Julat luas: Ia boleh mencapai pengukuran kadar aliran rendah hingga tinggi, dan satu instrumen boleh meliputi julat aliran yang besar, mengukur cecair, gas dan wap.

Industri aplikasi:
1. Kuasa haba elektrik: memantau aliran bekalan udara dandang, draf teraruh, gas serombong, stim, air beredar dan gas dalam loji kuasa.
2. Industri Metalurgi: Pengesanan aliran gas relau letupan, gas ketuhar kok, udara termampat, gas serombong dan air penyejuk.
3. Industri petrokimia: Proses gas, pelbagai jenis stim, cecair proses beredar, dan pengukuran aliran dan pemantauan saluran paip berdiameter besar.
4. Perbandaran HVAC: Pengukuran wap, gas, gas buangan industri dan aliran udara saluran pengudaraan untuk pemanasan berpusat bandar.

Hubungi Kami
PRAV：meter aliran tiub bengkok XG-WGSETERUSNYA：Meter Aliran takuk V Siri XG-V
Soalan Lazim Spesifikasi Prestasi

S1: Adakah Weiliba sesuai untuk mengukur saluran paip berdiameter besar?
A: Sangat sesuai. Mengguna pakai prinsip tiub halaju seragam, kelebihan keberkesanan kos adalah menonjol untuk diameter paip yang besar, tanpa perlu memotong saluran paip, dan pemasangan pemalam dalam talian boleh dicapai, menjadikan pembinaan mudah.

S2: Adakah ukuran gas kotor oleh Velbar akan mudah disekat?
A: Probe direka bentuk dengan lubang pelepasan tekanan pembilasan sendiri, yang mempunyai kebolehsuaian yang baik kepada asap dan gas yang mengandungi habuk dan kekotoran. Apabila kandungan habuk dalam medium adalah sangat tinggi, adalah disyorkan untuk memilih alat tiupan untuk mengelakkan penyumbatan lubang penoreh tekanan.

S3: Apakah perbezaan utama antara meter aliran Velbar dan V-kon?
A: Weiliba tergolong dalam tiub halaju seragam, dengan pemasangan plug-in dan kehilangan tekanan yang lebih kecil, menjadikannya lebih sesuai untuk gas berdiameter besar dan isipadu udara; Kon V ialah pemasangan pendikit dan saluran paip, dengan ketepatan yang lebih baik dalam menyukat cecair dan wap.

S4: Apakah keperluan untuk memasang bahagian paip lurus oleh Weiliba?
J: Berbanding dengan plat orifis, keperluan adalah lebih rendah, secara amnya memerlukan 8-12D hulu dan 3-5D hiliran. Pemasangan berhampiran siku, injap dan kelengkapan paip lain diutamakan untuk memenuhi keperluan bagi bahagian paip lurus dan memastikan ketepatan pengukuran.

Diameter Paip Berkenaan 25–6,000 mm
Ketepatan Pengukuran ±0.5–1.0 F.S.
Kebolehulangan 1.00%
Suhu Operasi –100–500 °C; sehingga 800 °C untuk aplikasi khas
Tekanan Operasi 0–25 MPa; sehingga 40 MPa untuk aplikasi khas
Had Pengukuran Atas Bergantung pada keperluan proses dan kekuatan probe
Had Pengukuran Rendah Bergantung pada tekanan pembezaan minimum yang diperlukan untuk pengukuran
Gas: tekanan pembezaan minimum 0.025 kPa, halaju aliran 4.5 m/s
Cecair: tekanan pembezaan minimum 0.260 kPa, halaju aliran 0.6 m/s
Stim: tekanan pembezaan minimum 0.400 kPa, halaju aliran 9.7 m/s
Nisbah Julat Nisbah julat 10:1, dengan syarat ketepatan dikekalkan
Media Serasi Pengaliran gas, wap dan cecair sehala penuh dengan kelikatan tidak melebihi 10 centipoise
Keperluan Bahagian Paip Lurus Biasanya 7D huluan dan 3D hiliran

Dilengkapi dengan pemancar tekanan pembezaan dan kalkulator aliran pintar.
Dilengkapi dengan pemeluwap untuk pengukuran wap.
Jenis sambungan: dikimpal sepenuhnya, bebibir, berulir.

Jadual Pemilihan Meter Alir

XG-W Meter Aliran Weili Ba
Diameter Nominal -XXX 100 bermakna DN100
Jenis Struktur Z Jenis Pintar Bersepadu
L Jenis Jauh (Split).
Sederhana Terukur 1 Cecair
2 Gas
3 Stim
Jenis Badan 1 Jenis Paip Bebibir
2 Jenis Sisipan Bebibir
3 Jenis Sisipan Berulir
Tekanan Statik Paip A 0 – 0.6 MPa
B 0 – 1.0 MPa
C 0 – 1.6 MPa
D 0 – 2.5 MPa
E 0 – 4.0 MPa
F 0 – 6.3 MPa
G 0 – 10 MPa
H 0 – 16 MPa
I 0 – 25 MPa
J 0 – 40 MPa
Keadaan Proses 0 Standard
1 Kalis Kakisan
2 Suhu Tinggi
3 Kalis Letupan
Mod Pampasan 0 Tiada Pampasan
P Pampasan Tekanan Sahaja
T Pampasan Suhu Sahaja
Q Pampasan Tekanan & Suhu Penuh
Output Isyarat Bersepadu 0 tiada
1 4 – 20 mA
2 nadi
3 HART
Bekalan Kuasa Bersepadu 0 Bateri Dalaman
1 Bateri 24 VDC Dwi Boleh Dipilih
2 Luaran 24 VDC
