Tolok tekanan diafragma siri XG/Y-M Manufacturers
Rumah / produk / Alat tekanan / Tolok tekanan / Tolok tekanan diafragma siri XG/Y-M
  • Tolok tekanan diafragma siri XG/Y-M
  • Tolok tekanan diafragma siri XG/Y-M

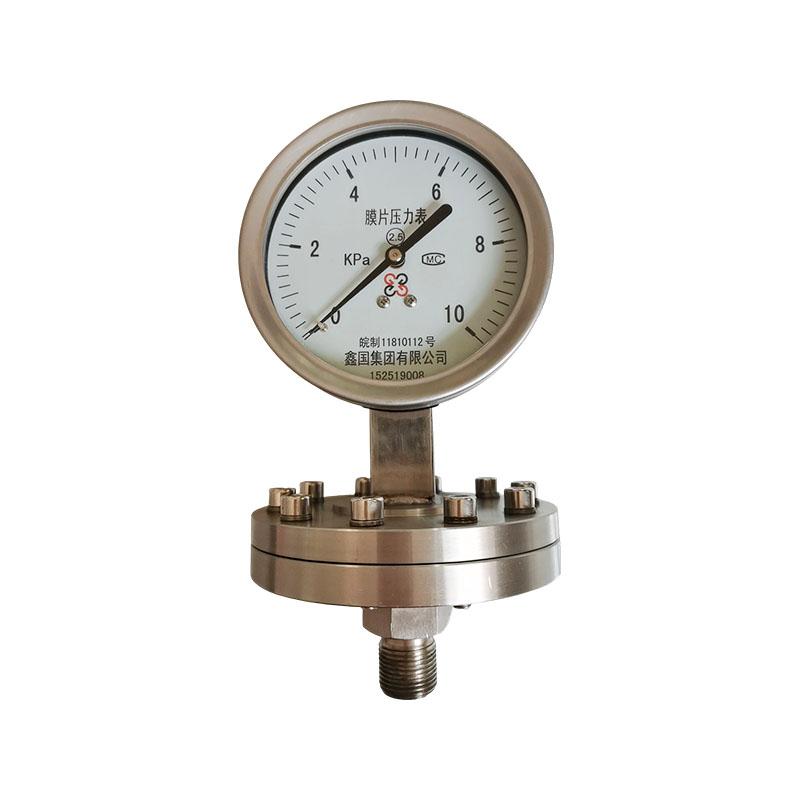

Tolok tekanan diafragma siri XG/Y-M

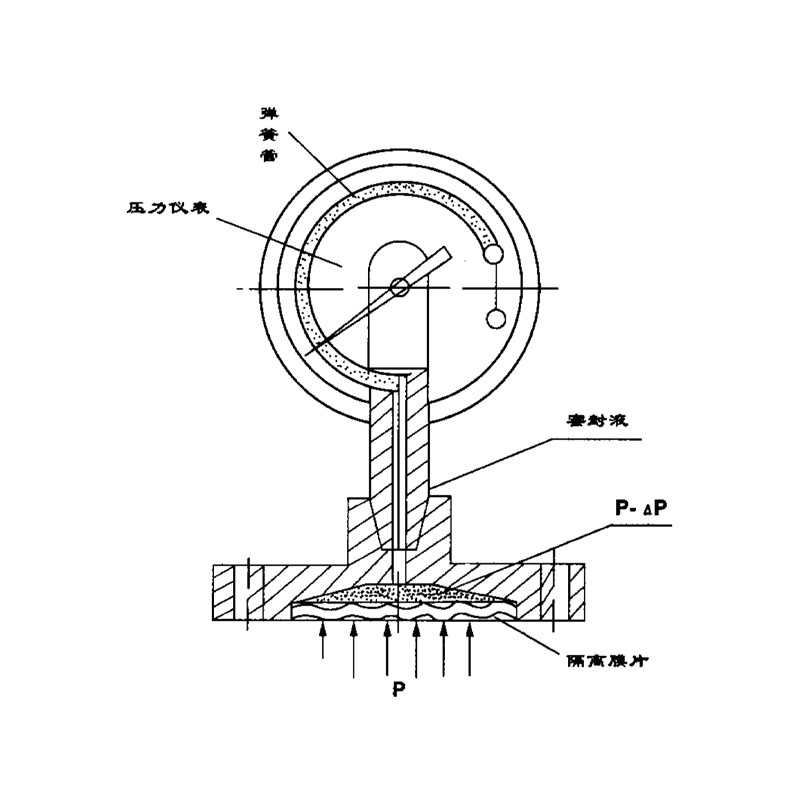

Tolok tekanan diafragma siri XG/Y-M ialah alat pengukur tekanan tidak langsung yang terdiri daripada kepala tolok tekanan dan pengasing diafragma. Medium yang diuji hanya menyentuh diafragma pengasingan dan bebibir/sendi dan tidak memasuki bahagian dalam kepala tolok tekanan. Tekanan medium mendorong ubah bentuk membran diafragma, dan melalui cecair penghantaran tekanan tertutup yang diisi di dalam pengasing, tekanan dihantar ke tiub spring kepala meter, mencapai paparan tekanan tempatan.

Kelebihan produk:
1. Pengasingan dan perlindungan untuk melindungi pergerakan instrumen
Medium yang diukur dipisahkan sepenuhnya daripada pergerakan dalaman tolok tekanan oleh membran diafragma. Mengakis, kelikatan tinggi, mudah terhablur, dan media yang mengandungi zarah pepejal tidak akan terus menyentuh komponen sensitif tolok tekanan, mengelakkan kakisan, tersumbat dan kerosakan pada pergerakan.
2. Menyesuaikan diri dengan media yang keras dan kompleks
Ia boleh mengukur cecair yang sangat menghakis, buburan likat, dan media dengan kekotoran, yang tidak boleh dikendalikan oleh tolok tekanan keluli tahan karat biasa. Tolok diafragma juga boleh digunakan untuk mengembangkan julat sederhana tolok tekanan yang berkenaan.
3. Anti tersumbat, tidak mudah tersangkut pada meter
Medium tidak akan memasuki saluran aliran dalaman meter, dan tidak akan ada masalah seperti pengumpulan kristal, kesesakan zarah, atau kesesakan penunjuk, sangat mengurangkan kebarangkalian kegagalan.
4. Pelbagai pilihan bahan
Membran diafragma boleh dibuat daripada pelbagai bahan seperti 316L, Hastelloy, Monel, PTFE, dsb., dan boleh dipilih secara fleksibel untuk keadaan kakisan kuat yang berbeza untuk memenuhi keperluan pengukuran media khas kimia.
5. Prestasi pengukuran yang stabil
Dipenuhi secara dalaman dengan cecair pengasingan penghantaran tekanan, penghantaran tekanan adalah sensitif dan tepat, isyarat tekanan stabil, dan ketepatan pengukuran boleh dipercayai; Boleh digunakan dengan sesentuh elektrik biasa, tahan kejutan, dan badan keluli tahan karat.
6. Borang pemasangan fleksibel
Terdapat pilihan langsung, bebibir dan berulir, dan ia juga boleh dilengkapi dengan peranti diafragma jauh, yang memudahkan antara muka pemasangan yang berbeza untuk tangki dan saluran paip serta memudahkan pembongkaran dan penyelenggaraan.

Titik jualan utama:
1. Struktur pengasingan diafragma mengasingkan sepenuhnya medium daripada pergerakan, menghalang kakisan dan penyumbatan, dan menghalang kesesakan penunjuk dan kerosakan pergerakan.
2. Sesuai untuk media yang kompleks dan keras, ia boleh mengukur kelikatan tinggi, mudah terhablur, membawa zarah, dan media yang sangat menghakis, menyelesaikan keadaan kerja yang tidak boleh diukur dengan tolok tekanan biasa.
3. Pelbagai bahan tersedia untuk membran, termasuk 316L, Hastelloy, PTFE, dll., yang boleh dipilih secara fleksibel untuk senario kakisan yang berbeza dan mempunyai kebolehsuaian yang kuat.
4. Kaedah sambungan berbilang, termasuk pilihan benang dan bebibir, boleh dipadankan dengan kepala sesentuh tahan kejutan dan elektrik untuk memenuhi keperluan pengukuran tekanan dan kawalan penggera.
5. Selamat dan tahan lama, menghalang kebocoran media berbahaya, mengurangkan kekerapan penggantian instrumen dan mengurangkan kos penyelenggaraan di tapak.

Hubungi Kami
PRAV：Tolok tekanan diafragma kebersihan XG/Y-MSETERUSNYA：Siri XG/Y-B semua tolok tekanan keluli tahan karat
Soalan Lazim Spesifikasi Prestasi

S1: Apakah perbezaan antara tolok tekanan diafragma dan tolok tekanan keluli tahan karat biasa?
A: Medium tolok tekanan keluli tahan karat biasa akan terus menghubungi tiub spring dalaman; Tolok tekanan diafragma bergantung pada diafragma untuk memisahkan sepenuhnya medium proses daripada pergerakan kepala meter. Sesuai untuk media yang sangat menghakis, likat, hablur dan berbutir untuk mengelakkan kakisan dan penyumbatan pergerakan. Tolok tekanan diafragma lebih disukai untuk media keras yang tidak boleh dikendalikan oleh tolok keluli tahan karat biasa.

S2: Bagaimana untuk memilih bahan membran?
A: Membran 316L biasanya digunakan untuk keadaan kakisan yang lemah; Gunakan aloi Hastelloy untuk media asid-bes dan kimia yang kuat; Oleh kerana kakisan yang kuat dan kebolehtelapan medium yang tinggi, membran berlapis PTFE boleh dipilih, dan pemilihan perlu disahkan berdasarkan komposisi sebenar medium.

S3: Bolehkah tolok tekanan diafragma menahan getaran?
J: Sudah tentu, memilih tolok tekanan diafragma yang berisi minyak dan tahan hentakan untuk kepala meter boleh mengatasi keadaan getaran dan denyutan tekanan seperti pam dan pemampat; Kepala meter bebas minyak biasa tidak sesuai untuk tapak dengan getaran tinggi.

S4: Apakah yang perlu diberi perhatian apabila menggunakan tolok tekanan diafragma, dan apakah kerosakan yang mungkin berlaku?
J: Dilarang sama sekali menggunakannya di bawah tekanan berlebihan untuk mengelakkan ubah bentuk dan kerosakan pada diafragma; Jangan bongkar kawasan diafragma sesuka hati untuk mengelakkan kebocoran cecair pengasingan; Adalah disyorkan untuk memasang peranti pelesapan haba apabila suhu sederhana terlalu tinggi. Kerosakan biasa termasuk kerosakan membran, kebocoran cecair pengasingan, bacaan yang tidak tepat dan keperluan untuk penyelenggaraan dan penggantian tepat pada masanya.

Ciri-ciri Suhu Tolok Tekanan Diafragma
Sistem tolok tekanan diafragma diisi dengan cecair pengedap sebagai medium pemancar tekanan. Oleh itu, kesan suhunya adalah berkaitan dengan pekali pengembangan isipadu cecair pengedap, kekakuan diafragma, dan suhu bahagian menanggung tekanan. Pengaruhnya amat jelas untuk instrumen tekanan jarak rendah. Secara amnya, ralat suhu yang ditentukan bagi bahagian galas tekanan tidak boleh melebihi 0.1%/°C. Oleh itu, jumlah kesan suhu bagi tolok tekanan diafragma ialah jumlah kesan suhu tolok tekanan am dan kesan suhu pada bahagian yang menanggung tekanan pada meterai diafragma.

Perbezaan Paras Cecair Tolok Tekanan Diafragma

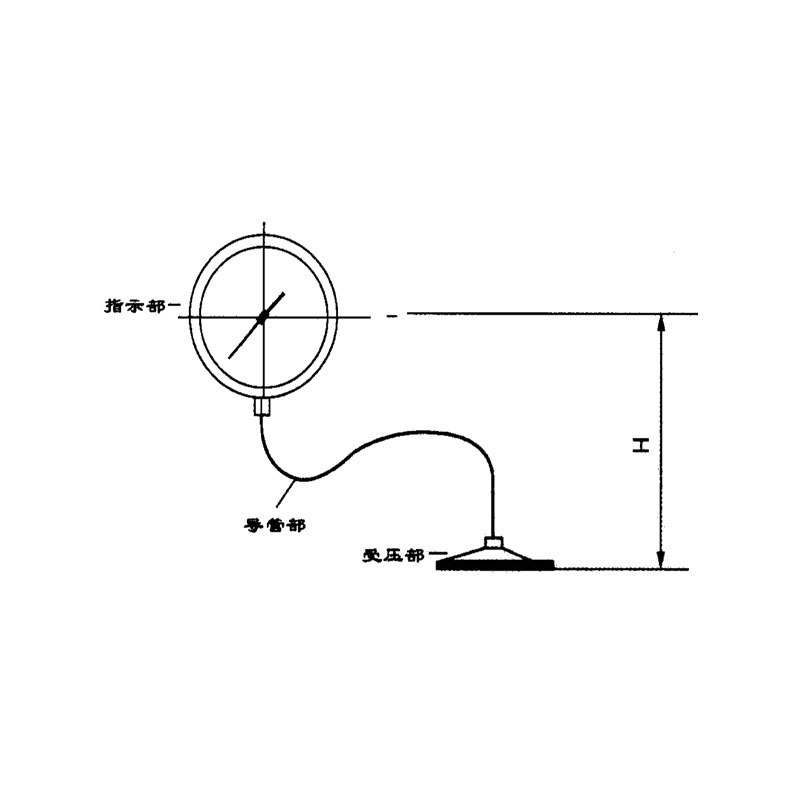

Khususnya untuk tolok tekanan diafragma dengan kapilari penyambung yang fleksibel, kesan perbezaan aras cecair ΔP akan berlaku apabila diafragma galas tekanan dan tolok tekanan am dipasang pada ketinggian yang berbeza. Faktor ini hendaklah diambil kira untuk pengukuran yang tepat.

\△P=d·h    d- Graviti spesifik cecair pengedap; h - Perbezaan paras cecair
100011-uT3j 100002-S9dF

Rintangan Kakisan Tolok Tekanan Diafragma

Rintangan kakisan tolok tekanan diafragma boleh dijamin dengan memilih bahan dengan betul untuk diafragma, bebibir, dan gasket pengedap yang bersentuhan dengan medium yang diukur.
Bahan diafragma: 0Cr17Ni12Mo2 (316), aloi Monel (Cu30Ni70), Hastelloy (H276C), Tantalum (Ta), dan fluoroplastik F4.
Bahan bebibir: Keluli tahan karat 0Cr17Ni12Mo2 (316); keluli tahan karat dilapik dengan fluoroplastik (316 F4).
Bahan gasket pengedap: Getah nitril, getah fluoro, getah silikon dan fluoroplastik.

Pemilihan Bebibir
Piawaian siri bebibir biasa disusun mengikut GB (China), HGJ (Kementerian Industri Kimia), DIN (Jerman), JIS (Jepun), ANSI (AS) dan piawaian bebibir lain, serta syarat aplikasi praktikal domestik untuk pemilihan pengguna. Pesanan khas spesifikasi lain daripada pengguna juga boleh diterima.

Pemilihan Cecair Pengedap
Untuk memastikan kebolehpercayaan dan keselamatan operasi tolok tekanan diafragma, cecair pengedap yang sesuai hendaklah dipilih mengikut aplikasi yang berbeza.

Cecair Pengedap Julat Suhu Bahagian Galas Tekanan Graviti Tentu g/cm³ Pekali Pengembangan Isipadu 1/°C Permohonan
Minyak Silikon berkelikatan tinggi -10~200°C 1.07 0.95×10⁻³ Untuk perkhidmatan suhu tinggi
Minyak Silikon berkelikatan rendah -30~100°C 0.94 1.08×10⁻³ Perkhidmatan am
Larutan Berair Gliserin -5~100°C 1.27 0.61×10⁻³ Perkhidmatan gred makanan
Minyak Sayur -5~100°C 0.93 1.03×10⁻³ Perkhidmatan gred makanan
Minyak Fluorin -30~150°C 1.93 0.75×10⁻³ Hidrogen, Oksigen
