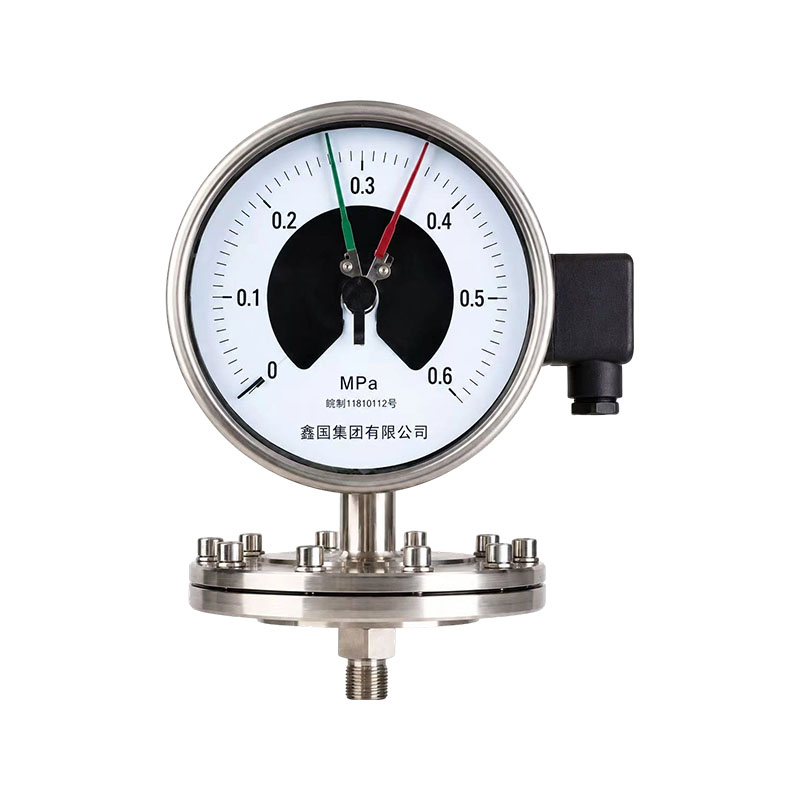

Tolok tekanan diafragma siri XG/YPF

Tolok tekanan diafragma siri XG/YPF ialah tolok tekanan anti-karat petunjuk tempatan dengan diafragma beralun sebagai elemen elastik pengesan tekanan. Ia terdiri daripada diafragma pengukur, sendi/bebibir, mekanisme penghantaran rod penyambung dan bekas. Medium yang diukur secara langsung bertindak pada membran beralun, menyebabkan ubah bentuk anjakan membran di bawah tekanan. Ia dikuatkan oleh pergerakan gear rod penyambung, memacu penuding untuk memaparkan nilai tekanan pada dail. Medium disekat oleh membran dan tidak memasuki bahagian dalam pergerakan. Ia sesuai untuk mengukur tekanan gas dan cecair yang menghakis, likat, dan tidak mudah dihablurkan.

Kelebihan produk:
1. Keupayaan anti-penyumbatan yang kuat: diafragma berfungsi sebagai elemen pengesan tekanan tanpa lubang aliran kecil, sesuai untuk mengukur media likat, mengandungi kekotoran, dan mudah dimendakan, dan tidak terdedah kepada penyumbatan atau kesesakan meter.
2. Ia boleh mengukur tekanan mikro dan tekanan rendah, dengan kepekaan tinggi diafragma dan tindak balas sensitif terhadap perubahan tekanan dan tekanan rendah, sesuai untuk mengukur keadaan tekanan rendah gas dan cecair.
3. Rintangan kakisan yang baik: diafragma boleh dibuat daripada bahan seperti 316, Hastelloy, PTFE, dll., untuk mengatasi media yang menghakis dan melindungi struktur dalaman instrumen.
4. Strukturnya selamat dan boleh dipercayai, dengan kapasiti beban lampau lebih baik daripada tolok tekanan tiub spring; Struktur badan adalah ringkas dan mudah diselenggara, dan boleh dipasangkan dengan kepala sesentuh tahan kejutan dan elektrik untuk mencapai kawalan penggera.

Titik jualan utama:
1. Tidak mudah disekat, tiada saluran aliran kecil, sesuai untuk media likat, berbutir, dan mudah dimendakan, menyelesaikan masalah penyumbatan jarum tolok tekanan biasa.
2. Pengukuran tekanan rendah yang sensitif; elemen pengesan tekanan diafragma; tindak balas pantas kepada tekanan mikro dan perubahan tekanan rendah; pengukuran yang stabil.
3. Terdapat pelbagai bahan membran untuk dipilih, termasuk membran 316L, Hastelloy dan PTFE, untuk mengatasi pelbagai media yang menghakis.
4. Ia mempunyai prestasi beban lampau yang baik, rintangan kepada kesan tekanan serta-merta, tidak mudah merosakkan komponen pengesan tekanan, dan mempunyai kebolehpercayaan operasi yang tinggi.
5. Pemilihan fungsi adalah fleksibel, dan ia boleh mencapai penggera tekanan melalui hubungan pengedaran. Ia juga boleh digunakan sebagai model tahan kejutan, dengan pemasangan dan penyelenggaraan yang mudah, dan penggantian yang mudah.

Hubungi Kami
PRAV：Tolok tekanan sentuhan elektrik berbantukan magnet XG/YXC siriSETERUSNYA：Tolok tekanan diafragma kebersihan XG/Y-M
Soalan Lazim Spesifikasi Prestasi

S1: Adakah tolok tekanan diafragma dan tolok tekanan diafragma adalah perkara yang sama?
A: Tidak, mereka tidak. Diafragma tolok tekanan itu sendiri adalah elemen penderia tekanan, dan medium bertindak secara langsung pada diafragma. Diafragma tolok tekanan diafragma hanya digunakan untuk pengasingan dan bergantung pada cecair pengasingan untuk menghantar tekanan. Permukaan membran mempunyai struktur yang lebih ringkas dan sesuai untuk keadaan tekanan rendah dan anti-sekatan, tetapi bukan untuk keadaan kakisan yang sangat tinggi.

S2: Adakah tolok tekanan diafragma sesuai untuk mengukur tekanan tinggi?
J: Tidak sesuai, digunakan terutamanya untuk keadaan tekanan rendah dan tekanan rendah. Tolok tekanan tiub spring lebih disukai untuk senario tekanan tinggi, kerana melebihi julat boleh menyebabkan ubah bentuk kekal diafragma, mengakibatkan pengukuran tidak tepat.

S3: Adakah mudah merosakkan membran dengan zarah dalam medium?
J: Dalam keadaan kerja biasa, ia tidak mudah untuk disekat, tetapi hakisan jangka panjang daripada zarah keras dan tajam boleh merosakkan membran. Untuk keadaan kerja dengan lebih banyak zarah, adalah disyorkan untuk menggunakan membran tebal atau bersalut anti-karat untuk mengelakkan kesan langsung bahan tajam pada permukaan membran.

S4: Apakah kesalahan biasa tolok tekanan diafragma?
A: Terutamanya disebabkan oleh ubah bentuk membran, offset sifar, dan imobilitas penunjuk. Kebanyakannya disebabkan oleh tekanan berlebihan, kakisan sederhana, dan hakisan zarah. Jangan gunakan melebihi julat; pilih bahan membran yang betul untuk media menghakis; menjalankan penentukuran biasa untuk memastikan ketepatan pengukuran.

Julat ukuran, tekanan, saiz bahagian

Model Julat Dail Dimensi Bahagian Galas Tekanan D1
XG-YPF-100A 0~0.06, 0~0.1, 0~0.16, 0~0.25, 0~0.4
0~0.6, 0~1, 0~1.6, 0~2.5, -0.1~0
-0.1~0.06, -0.1~0.15, -0.1~0.3
-0.1~0.5, -0.1~0.9, -0.1~1.5
-0.1~2.4 MPa 		Ø85
XG-YPF-100B Ø115
XG-YPF-100B-F
XG-YPF-150A Ø85
XG-YPF-150B
XG-YPF-150B-F Ø115
XG-YPF-100B / XG-YPF-100B-F 0~1.6, 0~2.5, 0~4, 0~6, 0~10, 0~16, 0~25, 0~40*
-1.6~0, -2.5~0, -4~0, -6~0, -10~0, -16~0, -25~0, -40~0*
-0.8~0.8, -1.2~1.2, -2~-2, -3~-3, -5~5, -8~8, -12~12, -20~20* kPa 		Ø160
XG-YPF-150B / XG-YPF-150B-F Ø160

*0~40, -40~0, ±20kPa spesifikasi: Dimensi bahagian galas tekanan D ialah Ø85.

Parameter Spesifikasi
Kelas Ketepatan 2.5
Suhu Operasi Persekitaran -40 ~ 70°C
Kelembapan Relatif ≤ 90%
Kesan Suhu Apabila suhu operasi menyimpang daripada 20 ± 5°C, ralat suhu tambahan tidak boleh melebihi 0.04%/°C
Jawatan Bekerja Pemasangan menegak
Kelas Perlindungan Kepungan IP64

Bahan Sistem Pemancar Tekanan, Kes dan Bahagian Utama Lain

Model Diafragma Penyambung Bebibir Gasket Pengedap Bahan Kes
XG-YPF-100A, XG-YPF-150A Cr15Ni7Mo (PH15-7Mo) 1Cr18Ni9 NBR (Getah Nitril) Aluminium Tuang
XG-YPF-100B, XG-YPF-150B 316L (≤ 25 kPa) 1Cr18Ni9 PTFE 1Cr18Ni9
XG-YPF-100B-F, XG-YPF-150B-F 316L (≤ 25 kPa) 1Cr18Ni9 PTFE 1Cr18Ni9

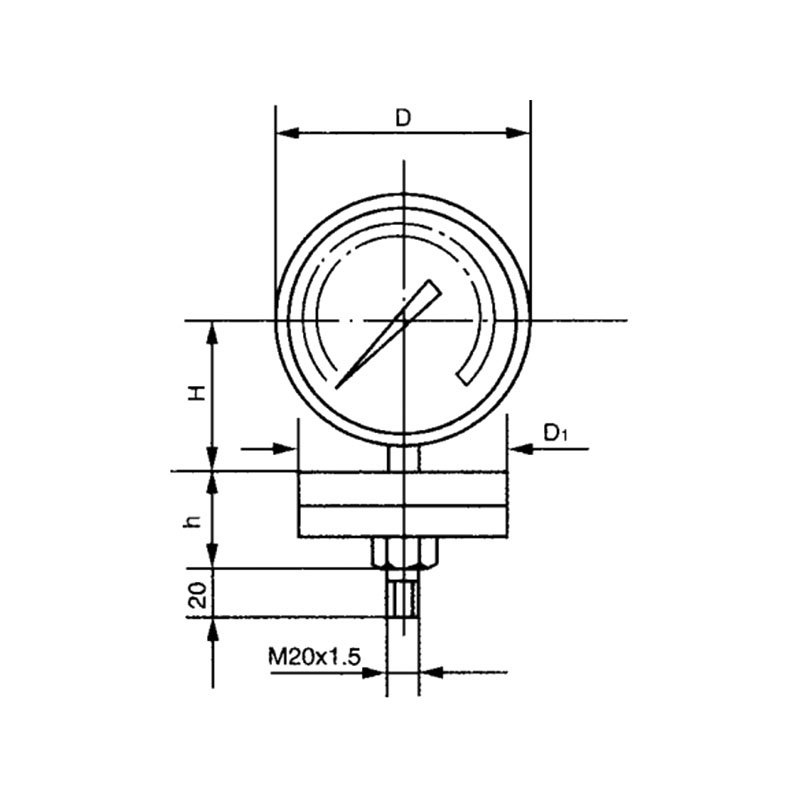

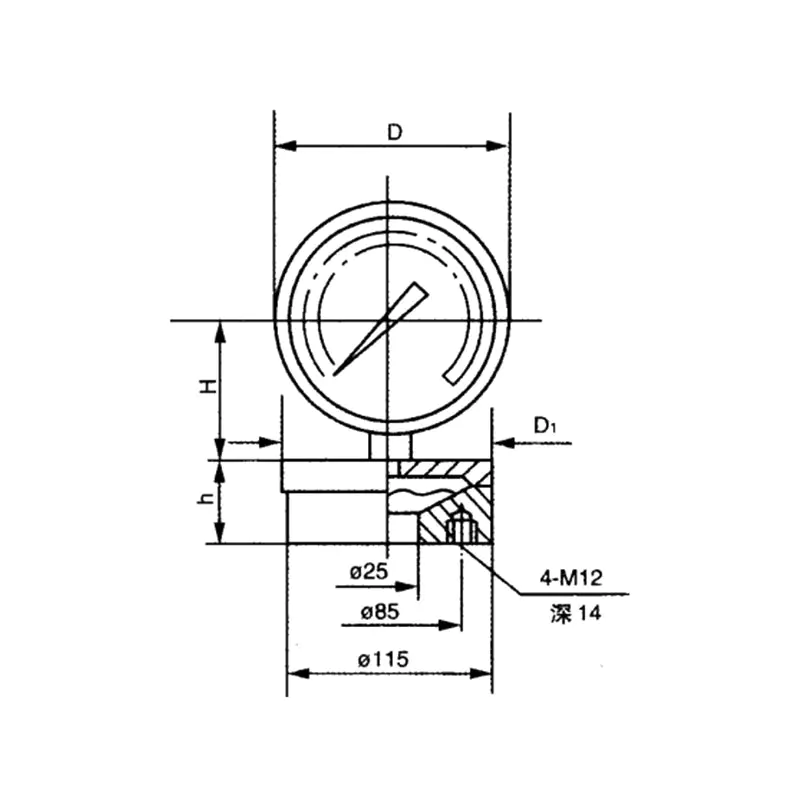

Dimensi

XG-YPF-100 A/B  XG-YPF-150 A/B XG-YPF-100 B/F  XG-YPF-150 B/F
1001919 1001820
Model XG-YPF-100A XG-YPF-100B XG-YPF-100B-F XG-YPF-150A XG-YPF-150B XG-YPF-150B-F
D Ø100 Ø110 Ø110 Ø150 Ø160 Ø160
h 66 66 66 91 91 91
H 32 32 36 32 32 36
XG-Y P F-□-□
XG Jenama Xinguo
Y Tolok Tekanan
P Diafragma
F Tahan kakisan
□ Diameter Luar Kotak
100: Ø100 mm
150: Ø150 mm
□ taip
A: Tolok Tekanan Diafragma, Sambungan Benang Luaran M20×1.5
B: Tolok Tekanan Diafragma Keluli Tahan Karat, Sambungan Benang Luaran M20×1.5
B-F: Tolok Tekanan Diafragma Keluli Tahan Karat Bebibir, Bebibir Muka Timbul 25-4.0 HGJ
