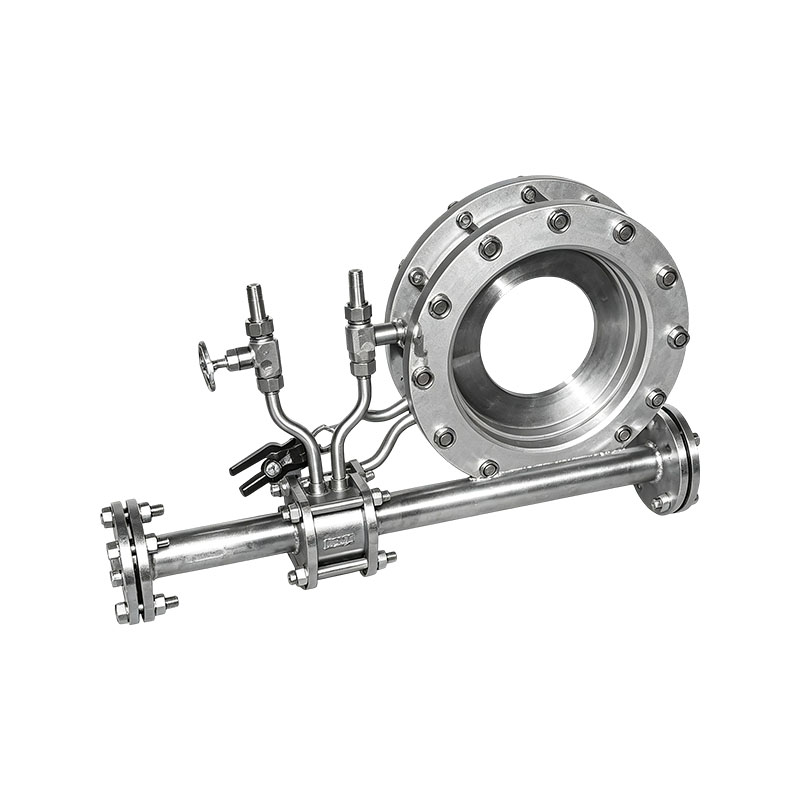

Meter aliran Orifice ialah meter aliran tekanan berbeza, yang mewakili peranti pengukuran aliran yang paling terkenal dalam sejarah dalam pengeluaran perindustrian. Mereka mempamerkan pelbagai jenis, teknologi matang, dan aplikasi yang meluas.
Ciri-ciri produk:
1. Struktur mudah, pemasangan mudah, operasi yang boleh dipercayai, kos rendah, dan tahap ketepatan tertentu
Boleh memenuhi keperluan pengeluaran perindustrian.
2. Dengan sejarah yang panjang, data eksperimen yang kaya dan boleh dipercayai, serta reka bentuk dan pemprosesan piawai
Piawaian antarabangsa untuk peranti pendikit standard (plat orifis, muncung dan Venturi) ialah
ISO 5167, dan ia telah disemak beberapa kali. Selagi komponen pendikit direka dan diproses mengikut piawaian,
Penentukuran aliran sebenar diperlukan untuk menentukan julat ketidakpastian.
3. Plat orifis standard sesuai untuk diameter 50~3000mm, dengan β 0.2~0.75.
4. Muncung standard sesuai untuk diameter 50~500mm, dengan β 0.2~0.8.
5. Muncung leher panjang sesuai untuk diameter 50- 630 mm, dengan β 0.2-0.8.
6. Pemprosesan mekanikal tiub Venturi dengan diameter 50- 250 mm dan nilai β 0.2-0.75.
7. Plat besi dikimpal kasar dengan diameter tiub Venturi 200- 1200 mm dan nilai β 0.2-0.70.
8. Diameter tiub Venturi tuangan kasar ialah 100- 800 mm, dengan nilai β 0.2-0.75.
9. Diameter muncung Venturi ialah 65- 500 mm, dengan nilai β 0.316-0.775.
10. 1/4 diameter plat lubang bulat ≤ 500mm, β ialah 0.245~0.6.
11. Diameter plat orifis populasi kon ialah ≤ 500mm, dan β ialah 0.1~0.316.
12. Diameter plat orifis berkembar ialah 40- 100 mm, dan β ialah 0.2-0.75.
13. Diameter plat lubang kecil adalah kurang daripada 50mm, dan β ialah 0.2~0.75.
14. Diameter plat lubang kecil tersembunyi ialah ≤ 50mm, dan β ialah 0.2~0.75.
15. Diameter plat orifis kanta tekanan tinggi ialah ≤ 250mm, dan β ialah 0.2~0.75.
16. Plat orifis tepi lebar mempunyai diameter 50- 400 mm dan β 0.2-0.75. 17. Diameter plat berlubang bulat ialah 50- 2000 mm, dengan nilai β 0.1-0.8.
18. Plat orifis sipi dengan diameter 100- 1000 mm dan β 0.46-0.84.
19. Plat orifis hujung (muncung) mempunyai diameter 100- 1000 mm dan β 0.46-0.84.
20. Julat tekanan peranti pendikit di atas ialah 0~42MPa, dan suhu ditentukan oleh bahan.
21. Tiub Venturi berkembar tersembunyi, diameter nominal saluran paip bahagian bulat: DN=300mm~6000mm, lebar x tinggi saluran paip bahagian segi empat tepat: WxH (mm)=300x300~6000x6000, dan saluran paip permukaan geometri lain dengan diameter DN lebar dan ketinggian nominal yang sama. Tekanan nominal: PN ≤ 2.5MPa, ditentukan oleh suhu kerja dan bahan; nilai tekanan perbezaan: (0~100) kPa, ralat pengukuran berulang (kestabilan): ± 10Pa.
22. Peranti ukuran angin sayap amat sesuai untuk mengukur aliran udara berkaliber besar, dengan pengukuran yang stabil, kepekaan tinggi, mengimbangi kehilangan tekanan dan ketepatan yang tinggi.
23. Reka bentuk peranti pengukuran angin termasuk antara muka tiupan terbalik dan peranti pelepasan habuk, yang bermanfaat untuk penyelenggaraan produk dan meningkatkan output produk
Kebolehpercayaan.
24. Teknologi pemprosesan dan ujian yang canggih dan canggih meningkatkan ketepatan dan kestabilan produk.
25. Komponen pendikit matang disepadukan dengan teknologi elektronik canggih untuk mencipta peranti pengukuran aliran bersepadu pintar dengan paparan aliran di tapak dan output isyarat berbilang (4-20mA, nadi, dengan protokol HART).
26. Reka bentuk litar berkuasa rendah mengurangkan penggunaan tenaga, meningkatkan kestabilan dan kebolehpercayaan sistem. Sistem bersepadu mempunyai bekalan kuasa bateri dan pemilihan 24VDC luaran, yang mudah untuk dipasang dan digunakan.
Titik jualan utama:
1. Standardisasi adalah matang dan tidak memerlukan penentukuran aliran sebenar: ia mematuhi piawaian GB/T2624 dan ISO5167. Komponen pendikit standard boleh digunakan terus untuk pengukuran selepas diproses mengikut spesifikasi, menyokong penyelesaian perdagangan dan kebolehkesanan pengukuran.
2. Tiada bahagian bergerak, tahan lama dan stabil: komponen pendikit mekanikal tulen, tiada unsur berputar/penderiaan, suhu tinggi dan rintangan tekanan tinggi, operasi jangka panjang yang boleh dipercayai, hayat perkhidmatan yang panjang, penyelenggaraan asas yang rendah.
3. Pelbagai penyesuaian sederhana: Ia boleh mengukur gas, wap dan cecair, menyokong cecair fasa tunggal, dan sesetengah model boleh menyesuaikan diri dengan media kotor yang mengandungi sejumlah kecil kekotoran. Liputan diameter paip adalah luas.
4. Kos keseluruhan yang rendah, pemadanan fleksibel: struktur ringkas, kos ekonomi, boleh dipadankan dengan mana-mana jenama pemancar tekanan pembezaan; Pelbagai jenis seperti plat orifis, muncung, Venturi, V-kon, dan lain-lain boleh dipilih mengikut keadaan kerja.
Industri aplikasi:
1. Industri kuasa: Stim dandang loji kuasa, udara primer/sekunder, air beredar, pemeteran tenaga gas asli dan perakaunan penggunaan tenaga.
2. Industri petrokimia: memproses cecair bahan mentah, gas proses tekanan tinggi, stim, penapisan pemantauan aliran saluran paip, nisbah bahan, pengukuran penyerahan perdagangan.
3. Industri Metalurgi: pengesanan aliran gas relau letupan, gas serombong penukar, air penyejuk, udara termampat, kawalan keadaan relau, dan statistik tenaga.
4. Pemanasan/tenaga perbandaran: pemeteran saluran paip wap, air panas dan gas asli dalam rangkaian pemanasan, pengecasan untuk pemanasan dan pengimbangan aliran saluran paip.
