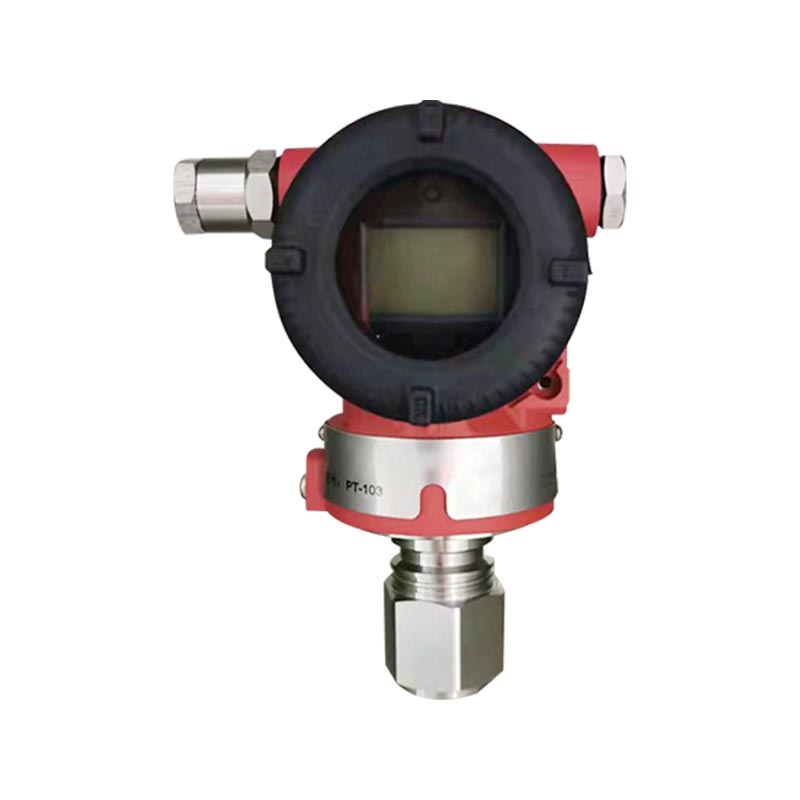

XG3051T Pemancar tekanan berbeza/tekanan mutlak

Pengenalan Produk：
XG3051T ialah pemancar tekanan bersambung langsung pintar siri 3051T, tersedia dalam dua jenis: tekanan tolok dan tekanan mutlak; Mengguna pakai penderiaan kapasitif, diafragma 316L, keluaran HART 4-20mA, bekalan kuasa 24VDC, ketepatan 0.075-0.15% FS, LCD pilihan, menyokong penentukuran tempatan/manual, cengkerang kalis letupan, perlindungan IP65, liputan julat luas, rintangan hentaman, kestabilan talian paip proses jangka panjang yang baik.

Aplikasi utama:
Ukur tekanan gas, cecair dan wap; Digunakan dalam petrokimia, kimia, kuasa, metalurgi, rawatan air, dan rangkaian saluran paip minyak dan gas; jenis tekanan mutlak sesuai untuk keadaan vakum, tekanan negatif, penyulingan dan penyulingan; tekanan tolok digunakan untuk memantau tekanan saluran paip dan kawasan tangki biasa dan disambungkan kepada sistem kawalan DCS/PLC.

Hubungi Kami
PRAV：XG3051T Pemancar jauh tekanan berbeza/tekanan mutlakSETERUSNYA：Tiada artikel seterusnya
Soalan Lazim Spesifikasi Prestasi Spesifikasi Fungsional Pemasangan Arahan Sambungan Proses Spesifikasi Fizikal
S1: Bagaimana untuk membezakan antara tekanan tolok XG3051T dan model tekanan mutlak, dan bolehkah ia digunakan secara bergantian?
A: Tekanan tolok adalah berdasarkan tekanan atmosfera tempatan, dan tekanan mutlak adalah berdasarkan vakum mutlak. Belos perkakasan adalah berbeza dan tidak boleh ditukar ganti secara langsung; jenis tekanan mutlak lebih disukai untuk keadaan kerja vakum, manakala jenis tekanan tolok lebih disukai untuk tekanan saluran paip biasa.

S2: Isyarat keluaran ialah 4-20mA. Adakah ia menyokong protokol HART?
A: XG3051T datang standard dengan 4-20mA HART, yang boleh dilaraskan secara manual untuk parameter, atau kepala LCD tempatan boleh dipilih untuk melihat nilai tekanan secara tempatan.

S3: Bolehkah media menghubungi terus diafragma pemancar, dan bahan apakah yang bersentuhan dengannya?
A: Medium struktur sambungan langsung secara langsung menghubungi diafragma, dan diafragma standard ialah keluli tahan karat 316L; Media menghakis yang kuat memerlukan pengesahan terlebih dahulu mengenai keadaan operasi dan pemilihan bahan membran khas.

S4: Apakah sebab biasa kegagalan output pemancar dan lompatan berangka?
A: Pertama, semak sama ada bekalan kuasa 24V adalah normal dan jika terdapat sebarang sambungan longgar dalam pendawaian; Kedua, menyiasat kesan dan sekatan media proses; Tetapkan semula dan kalibrasi dengan pengawal HART sekali lagi, dan semak tetapan julat untuk sebarang kelainan.

S5: Apakah persekitaran di tapak dan tahap kalis letupan yang sesuai untuk XG3051T?
A: Tahap perlindungan IP65, menyokong pemilihan kalis letupan; Sesuai untuk petrokimia, kimia, rawatan air, kuasa, dan aplikasi lain di tapak; Elakkan suhu tinggi melebihi julat dan persekitaran getaran yang kuat, dan suhu sederhana tidak boleh melebihi julat spesifikasi produk.

Ketepatan rujukan untuk melaraskan julat
(Termasuk lineariti berasaskan sifar, histerisis dan kebolehulangan)±0.075%Jika TD＞10 (TD = Julat Maksimum / Julat Terlaras), maka:±(0.0075 × TD)%

Kesan Suhu Ambien
Kod Julat Jumlah Kesan pada -20 ℃ ~ 65 ℃
B/L ±(0.30×TD 0.20)%×Span
Lain-lain ±(0.20×TD 0.10)%×Span
Kod Julat Jumlah Kesan pada -40℃ ~ -20℃ dan 65℃ ~ 85℃
B/L ±(0.30×TD 0.20)%×Span
Lain-lain ±(0.20×TD 0.10)%×Span

Kesan jarak jauh
±0.075% x Span

Kestabilan Jangka Panjang

Kod Julat Kesan (Hanyutan)
B/L ±0.2%×Span / 1 tahun
Lain-lain ±0.1%×Span / 1 tahun


Kesan Bekalan Kuasa
±0.001%/10V (12～42V DC), boleh diabaikan

Julat dan Julat Pengukuran (Tekanan Tolok XG3051T)
Kod Julat taip kPa bar
B Julat 0.6~6 6~60 mbar
Span -6~6 -60~60 mbar
C Julat 2~40 0.02~0.4
Span -40~40 -0.4~0.4
D Julat 2.5~250 0.025~2.5
Span -100~250 -1~2.5
F Julat 30~3000 0.3~30
Span -100~3000 -1~30
G Julat 0.1~10 MPa 1~100
Span -0.1~10 MPa -1~100
H Julat 0.21~21 MPa 2.1~210
Span -0.1~21 MPa -1~210
I Julat 0.4~40 MPa 4~400
Span -0.1~40 MPa -1~400
J Julat 0.6~60 MPa 6~600
Span -0.1~60 MPa -1~600


Julat and Measureme Julat nt (XG3051T- Tekanan Mutlak）

Kod Julat taip kPa bar
L Julat 2~40 0.02~0.4
Span 0~40 0~0.4
M Julat 2.5~250 0.025~2.5
Span 0~250 0~2.5
O Julat 30~3000 0.3~30
Span 0~3000 0~30
item Penerangan
Julat Limits Boleh dilaraskan sewenang-wenangnya dalam had atas dan bawah julat. Adalah disyorkan untuk memilih kod julat dengan nisbah pusingan terendah yang mungkin untuk mengoptimumkan ciri prestasi.
Tetapan Sifar Sifar dan rentang boleh dilaraskan kepada sebarang nilai dalam julat ukuran yang dinyatakan dalam jadual, dengan syarat: Span Ditentukur ≥ Span Minimum.
Kesan Kedudukan Melekap Perubahan kedudukan pelekap selari dengan permukaan diafragma tidak akan menyebabkan hanyut sifar. Untuk sisihan kedudukan pelekap melebihi 90° berbanding permukaan diafragma: Julat C menunjukkan hanyut sifar ＜0.25kPa; julat lain mempamerkan hanyut sifar ＜0.15kPa. Semua hanyut sifar boleh dibetulkan dengan pelarasan titik sifar. Tiada kesan span.
Output 2‑wayar, 4‑20mA DC. Komunikasi digital HART pilihan. Output linear atau punca kuasa dua boleh dipilih.
Had isyarat keluaran: Imin=3.9mA, Imax=20.5mA
Arus Penggera Penggera rendah (minimum): 3.7mA
Penggera tinggi (maksimum): 21mA
Mod tanpa penggera (tahan): Tahan nilai semasa yang sah sebelum kerosakan
Penggera lalai kilang: Mod penggera tinggi
Masa Tindak Balas Pemalar redaman penguat: 0.1s; Pemalar masa penderia: 0.1‑1.6s (bergantung pada julat dan nisbah turndown). Pemalar masa boleh laras tambahan: 0.1‑60s.
Masa Memanaskan Badan <15s
Suhu Ambien −40~85°C
−20~65°C (dengan cincin pengedap LCD dan FKM)
Suhu Penyimpanan / Pengangkutan −50~85°C
−40~85°C (with LCD)
Had Tekanan Dari vakum sehingga julat maksimum.


Had Lebihan:

Julat 6 kPa 40 kPa 250 kPa 3 MPa
Kod (B) (C/L) (D/M) (F/O)
Had Lebihan 0.2 MPa 1 MPa 4 MPa 16 MPa
Julat 10 MPa 21 MPa 40 MPa 60 MPa
Kod (H) (saya) (saya) (K)
Had Lebihan 20 MPa 50 MPa 50 MPa 70 MPa


Keserasian Elektromagnet (EMC)
Lihat halaman seterusnya, Lampiran EMC'

Bekalan Kuasa dan Keadaan Beban
Voltan bekalan kuasa ialah 24V,R ≤ (Us-12V)/Imax k
di mana Imax=23 mA
Voltan bekalan kuasa maksimum: 42VDC
Julat beban komunikasi digital: 230~600Ω

Sambungan Elektrik
Kelenjar kabel M20×1.5; terminal sesuai untuk konduktor 0.5~2.5mm².

Sambungan Proses
Sambungan proses standard: NPT 1/2 benang dalaman. Penyesuai tersedia untuk benang luaran NPT 1/2, G1/2, M20×1.5 dan port vakum KF16.

Perihalan Sambungan Proses (Kod 1)

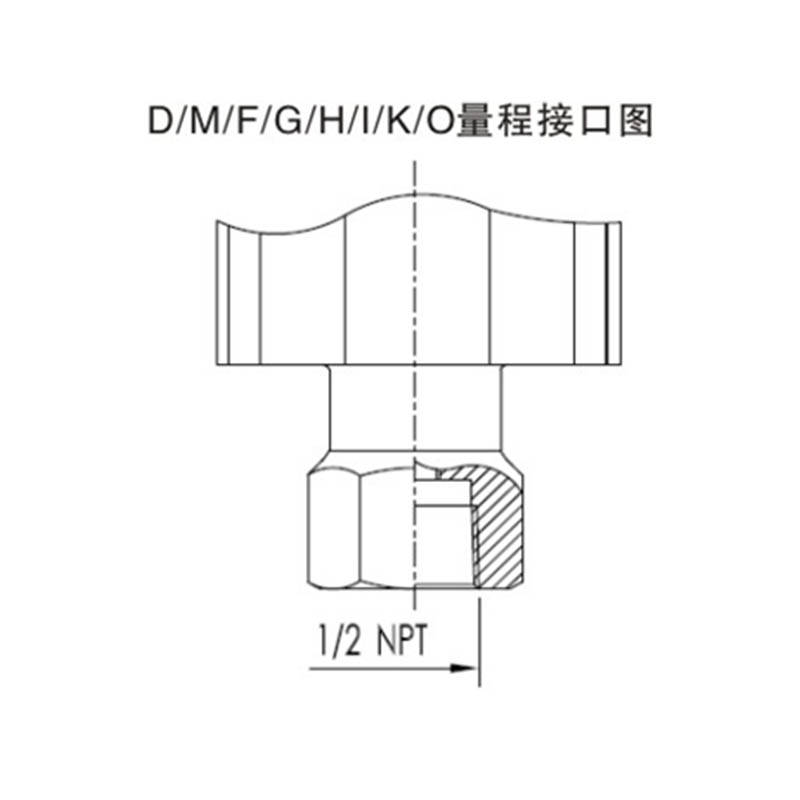

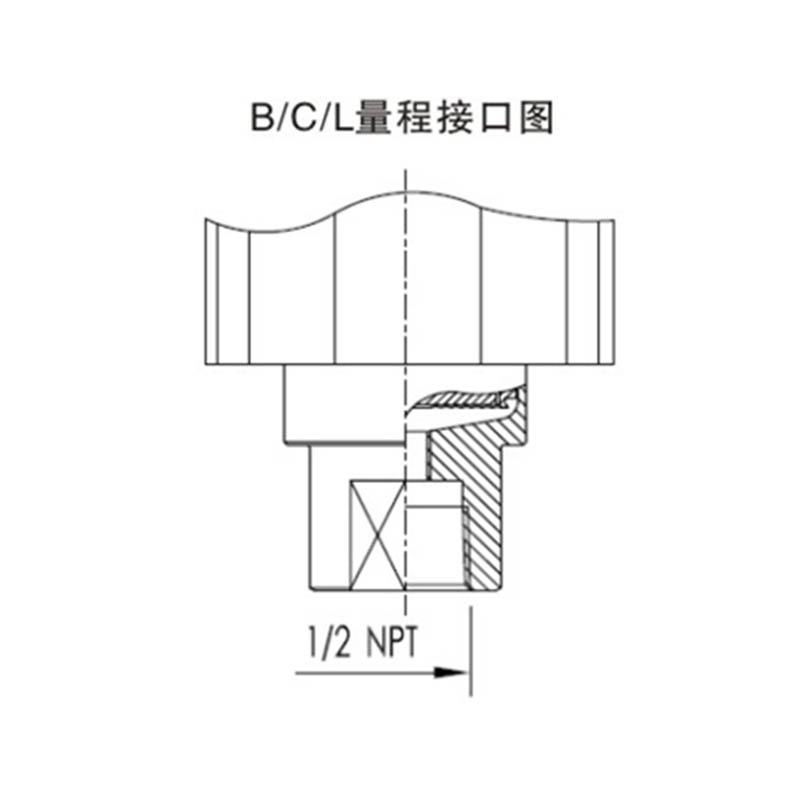

Format Standard (Kod 1)
100064-Mjut 100054-1-6F2j
Borang Antara Muka Terbitan
100045-Q4KA 100035-1-16L4 100026-Pa9e 100017-x8c5 100008-qbyJ

Jadual Kod Model dan Spesifikasi

Pemilihan Pemancar Tekanan 3051T
1 G Tekanan Tolok
A Tekanan Mutlak
2 Ketepatan Output
U Ralat asas ±0.04% 4‑20mA dengan komunikasi HART
B Ralat asas ±0.075% 4‑20mA dengan komunikasi HART
A Ralat asas ±0.05% 4‑20mA dengan komunikasi HART
C Ralat asas ±0.01% 4‑20mA dengan komunikasi HART
N Output analog 4‑20mA
3 Tekanan Tolok
B 0‑0.6kPa ~ 6kPa / (0‑60 ~ 600 mmH₂O) / (0‑6 ~ 60mbar)
C 0‑2kPa ~ 40kPa / (0‑200 ~ 4000 mmH₂O) / (0‑20 ~ 400mbar)
D 0‑2.5kPa ~ 250kPa / (0‑0.25 ~ 25 mH₂O) / (0‑25 ~ 2500mbar)
F 0‑30kPa ~ 3MPa / (0‑3 ~ 300 mH₂O) / (0‑0.3 ~ 30bar)
G 0–0.1 MPa ~ 10 MPa (0–1 ~ 100 bar)
H 0–0.21 MPa ~ 21 MPa (0–2.1 ~ 210 bar)
I 0–0.4 MPa ~ 40 MPa (0–4 ~ 400 bar)
J 0–0.6 MPa ~ 60 MPa (0–6 ~ 600 bar)
L 0–2 kPa ~ 40 kPa (0–200 ~ 4000 mmH₂O / 0–20 ~ 400 mbar). Tekanan mutlak sahaja
M 0–2.5 kPa ~ 250 kPa (0–25 ~ 2500 mbar). Tekanan mutlak sahaja
N 0–30 kPa ~ 3 MPa (0–0.3 ~ 30 bar). Tekanan mutlak sahaja
4 Bahan Diafragma / Bendalir Pengisi
A Minyak keluli tahan karat/silikon 316L
B Keluli tahan karat 316L / minyak berfluorinasi
C Hastelloy C / minyak silikon
D Hastelloy C / minyak berfluorinasi
5 Sambungan Proses
1 1/2" benang dalaman NPT

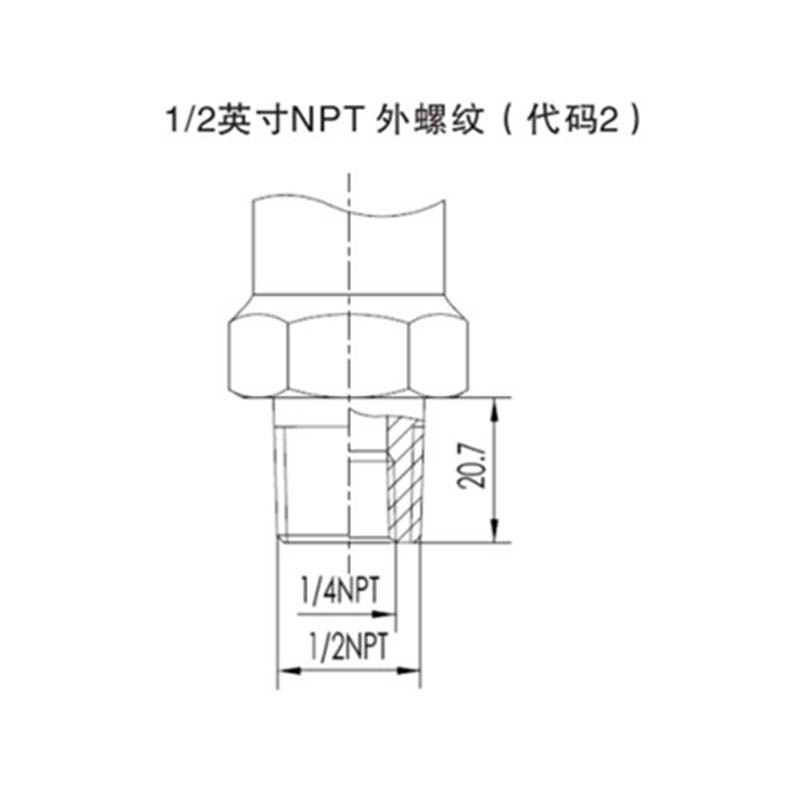

2 1/2" NPT benang luar (dengan 1/4" NPT di dalam)

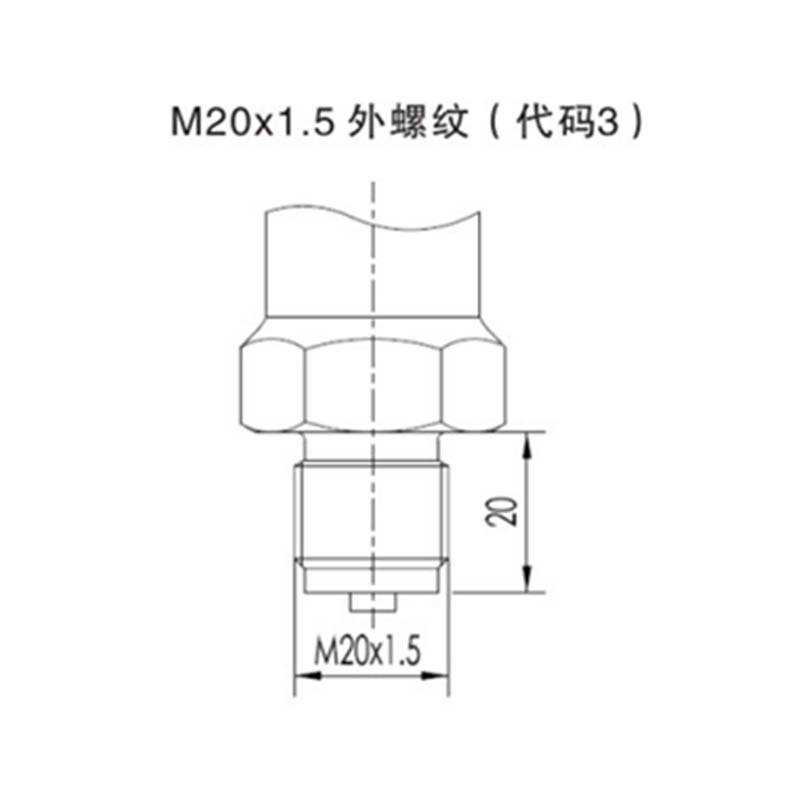

3 M20×1.5 benang luar

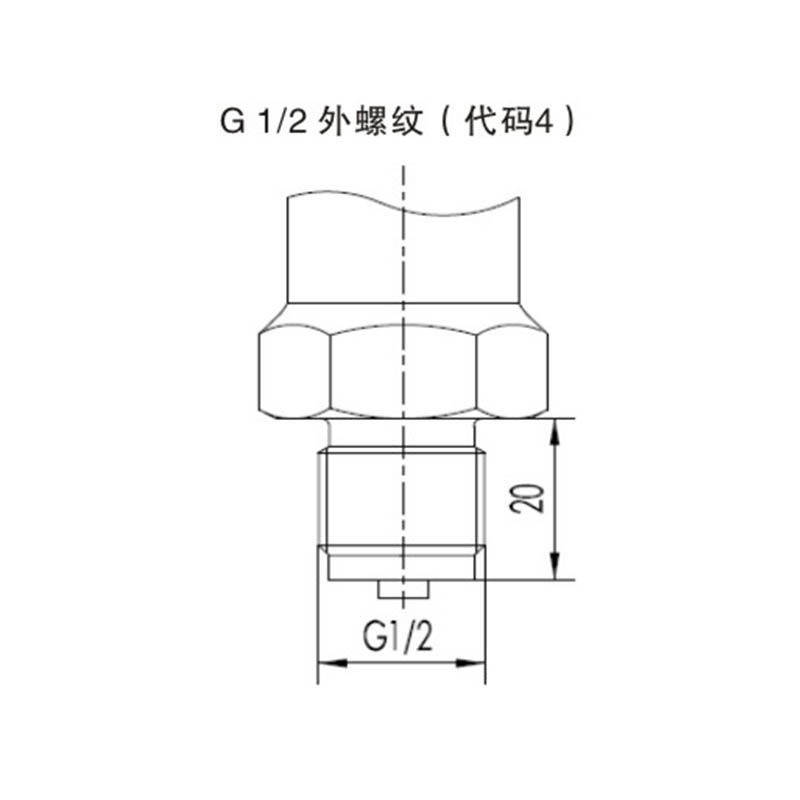

4 G1/2 benang luar

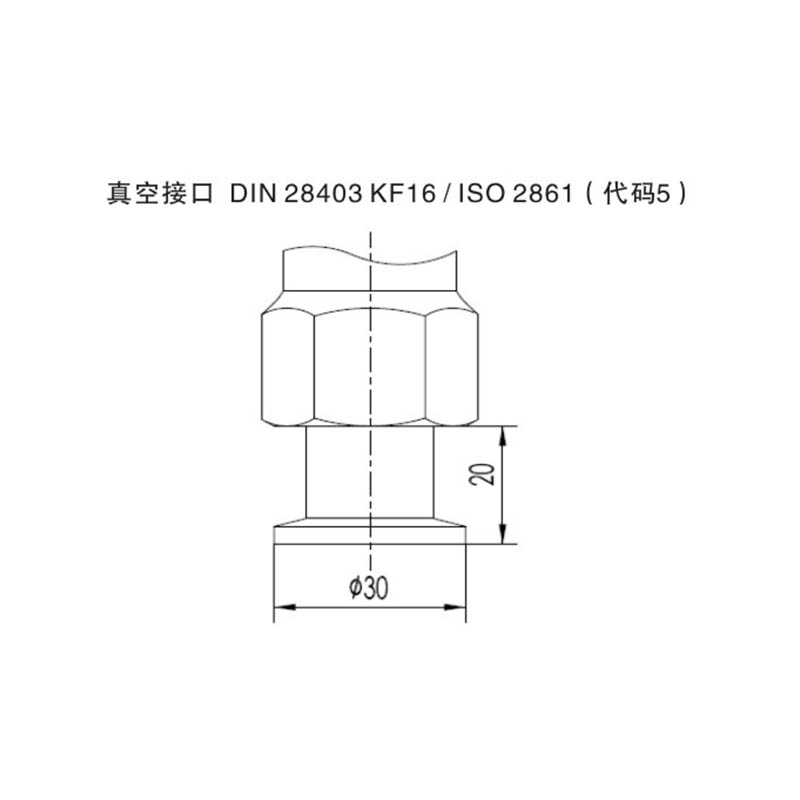

5 Sambungan vakum DIN 28403 KF16 / ISO 2861

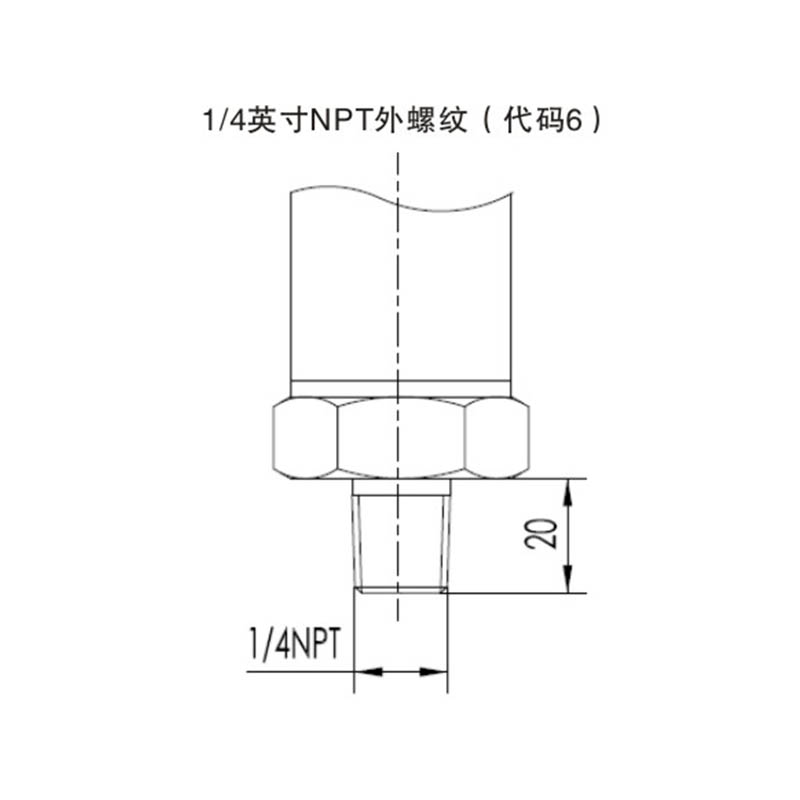

6 1/4" benang luaran NPT
6 Fungsi Khas
N tiada
P Perlindungan kilat
O Rawatan bebas minyak (untuk pengukuran oksigen: pengisian minyak berfluorinasi, gelang pengedap FKM, <6 MPa, <60 °C)
7 Pendakap Pelekap
N tiada
1 Keluli tahan karat
2 Keluli karbon bergalvani
8 Paparan
N Tiada paparan
2 LCD dengan lampu latar (−20 °C)
3 Paparan OLED (−40 °C)
9 Rawatan kalis letupan
N Versi standard
A Jenis keselamatan intrinsik, NEPSI
D Jenis kalis api, NEPSI (tidak termasuk kelenjar kabel kalis api)
10 Pilihan Tambahan
D Peranti kemasukan kabel kalis api
E Peranti kemasukan kabel keselamatan yang lebih tinggi
V Versi voltan rendah
S Perumahan keluli tahan karat penuh

Nota:
Nota 1: Kod julat sepadan dengan antara muka XG3051T; kod julat sepadan dengan versi tekanan mutlak XG3051T.
Nota 2: Sambungan vakum DIN 28403 KF16 / ISO 2861 hanya digunakan pada julat dalam 2.5 bar.

item Penerangan
Bahan Diafragma: Keluli tahan karat 316L, Hastelloy C
Sambungan proses: Keluli tahan karat 316L
Cecair pengisi: Minyak silikon
Perumahan pemancar: Aloi aluminium dengan salutan resin epoksi
Cincin pengedap perumahan: Getah nitril (NBR)
Papan nama: Keluli tahan karat 304
Berat badan 1.6kg (tanpa LCD, pendakap pelekap dan sambungan proses)
Penilaian Perlindungan Kepungan IP67


Jadual Keserasian Elektromagnet

Tidak. Item Ujian Standard Asas Keadaan Ujian Tahap Prestasi
1 Pelepasan Terpancar (Kepungan) GB/T 9254-2008 Jadual 5 30 MHz~1000 MHz lulus
2 Pelepasan Terjalan (Port Kuasa DC) GB/T 9254-2008 Jadual 1 0.15 MHz~30 MHz lulus
3 Kekebalan ESD GB/T 17626.2-2006 4 kV (Kenalan) / 8 kV (Udara) B
4 Kekebalan Medan Elektromagnet RF GB/T 17626.3-2006 10 V/m (80 MHz~1 GHz) A
5 Kekebalan Medan Magnet Frekuensi Kuasa GB/T 17626.8-2006 30 A/m A
6 Kekebalan Transient / Letupan Pantas Elektrik GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Lonjakan Imuniti GB/T 17626.5-2008 1 kV (garis-ke-baris) / 2 kV (garis-ke-tanah) (1.2/50 碌s) B
8 Imuniti Gangguan Terkendali RF Field-Induced GB/T 17626.6-2008 3 V (150 kHz~80 MHz) A

Nota:
(1) Tahap Prestasi A: Prestasi normal dikekalkan dalam had spesifikasi teknikal semasa ujian.
(2) Tahap Prestasi B: Kemerosotan sementara atau kehilangan fungsi/prestasi mungkin berlaku semasa ujian, dengan pemulihan diri. Keadaan operasi sebenar, memori dan data kekal tidak berubah.
