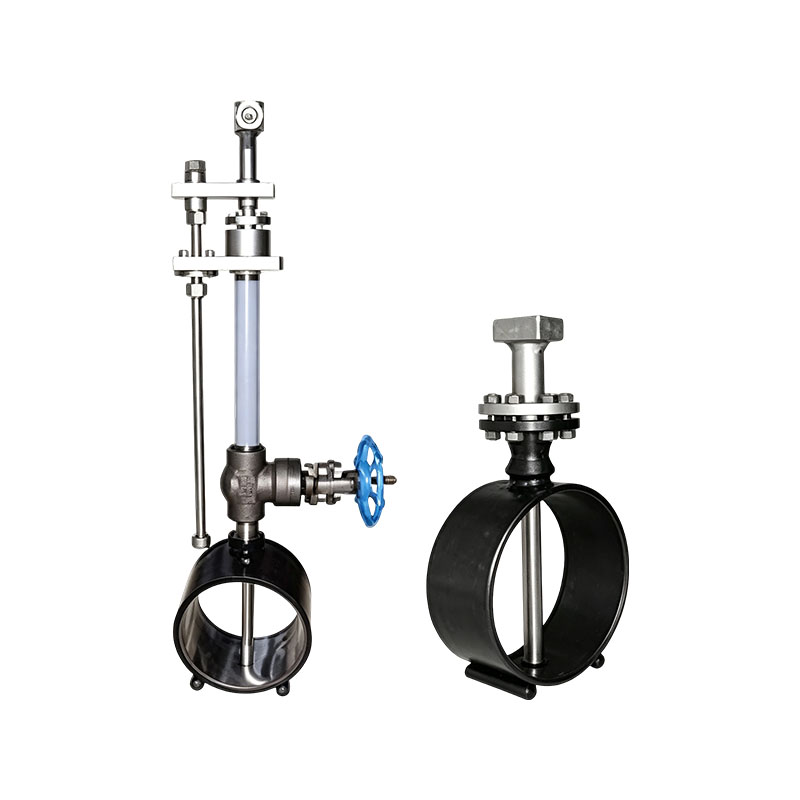

Meter alir XG-DRB Dilbar

Meter aliran seragam XG-DRB Dearbar ialah jenis meter aliran palam masuk baharu yang menggunakan prinsip tekanan pembezaan untuk pengukuran aliran dan mengikut persamaan Bernoulli: Q=KxCx root DP. Ia kini diiktiraf di peringkat antarabangsa sebagai meter aliran yang paling tepat, boleh berulang dan boleh dipercayai untuk pengesanan aliran sekali sahaja. Struktur ringkas, pemasangan dan pembongkaran yang mudah, kehilangan tekanan rendah, dan kos penggunaan dan penyelenggaraan yang rendah menjadikannya meter alir penjimatan tenaga dan ekonomi yang patut dipromosikan dan digunakan. Terutamanya dalam kes saluran paip dengan diameter lebih besar daripada 200 milimeter, kelebihan meter aliran tiub purata lebih jelas. Digunakan secara meluas dalam industri seperti kuasa, metalurgi, dan petrokimia.

Prinsip Kerja:
Meter alir halaju malar XG-DRB Dearbar mengukur aliran melalui tekanan pembezaan yang dijana sebelum dan selepas probe penderiaan uniknya. Apabila bendalir mengalir melalui probe, kawasan pengedaran tekanan tinggi dijana di hadapan, yang lebih tinggi sedikit daripada tekanan statik saluran paip. Menurut prinsip persamaan Bernoulli, halaju bendalir meningkat apabila ia mengalir melalui probe, dan kawasan pengedaran tekanan rendah dihasilkan di bahagian belakang probe, di mana tekanan lebih rendah sedikit daripada tekanan statik saluran paip. Selepas cecair tekanan pembezaan mengalir melalui probe, vorteks muncul pada kedua-dua belah probe, dan vakum separa dijana di bahagian belakang probe. Purata tekanan tinggi di kawasan tekanan tinggi dipindahkan ke ruang tekanan positif instrumen tekanan pembezaan melalui konduit tekanan tinggi probe; Purata tekanan rendah di kawasan tekanan rendah dihantar ke ruang tekanan negatif instrumen tekanan pembezaan melalui konduit tekanan rendah probe. Instrumen tekanan pembezaan mengukur perbezaan antara tekanan tinggi purata dan tekanan rendah purata, dan selepas pengiraan punca kuasa dua, ia mencerminkan magnitud halaju aliran purata bendalir. Halaju aliran purata adalah berkadar dengan kadar aliran dan kemudiannya boleh digunakan untuk mengira kadar aliran isipadu atau kadar aliran jisim bendalir dalam saluran paip.

Ciri-ciri Produk:
1. Media aplikasi berbilang dan julat ukuran yang luas. Sesuai untuk pelbagai cecair (gas, cecair, wap), dengan diameter antara 38mm hingga 15000mm, tekanan maksimum 40MPa, dan suhu maksimum 550 ° C atau lebih tinggi. Apabila diperlukan, ia juga boleh menjamin ± 0.1%, terutamanya sesuai untuk kawalan proses industri;
2. Struktur mudah dan ringan;
3. Mudah untuk memasang dan membuka, kos rendah, dan boleh dipasang dan diselenggara dalam talian;
4. Keperluan rendah untuk bahagian paip lurus. Keperluan untuk panjang bahagian paip lurus adalah agak rendah berbanding dengan plat orifis, secara amnya kira-kira 10 hingga 25 kali diameter;
5. Kehilangan tekanan rendah dan penjimatan tenaga yang ketara. Kehilangan tekanan yang tidak boleh dipulihkan ialah 2% hingga 15% daripada kehilangan tekanan isyarat, iaitu hanya satu persepuluh daripada kehilangan tekanan yang tidak boleh dipulihkan meter aliran orifis yang biasa digunakan. Kos operasi tahunan ialah 1/40 hingga 1/50 daripada plat orifis;
6. Pekali bendalir malar (K), isyarat pengukuran stabil, dan turun naik kecil;
7. Ketepatan yang tinggi dan kestabilan jangka panjang yang baik;
8. Pengukuran tekanan probe itu sendiri adalah anti-blocking, dan probe direka dengan struktur berkekuatan tinggi dwi rongga keping tunggal;
9. Antara muka mesin manusia yang mesra, kepala meter LCD boleh putar 360 darjah; Ia boleh memaparkan kadar aliran serta-merta, kadar aliran kumulatif, peratusan carta bar, dsb.

Kawasan aplikasi utama:
1. Pengukuran udara primer dan sekunder dalam loji kuasa
2. Pengukuran gas relau letupan;
3. Pengukuran etana, etilena, gas asli, dsb;
4. Pengukuran gas, nitrogen, oksigen, dll;
5. Pengukuran udara termampat:
6. Pengukuran stim tepu, stim tekanan tinggi dan rendah:
7. Sukatan air paip, air beredar, dsb.
