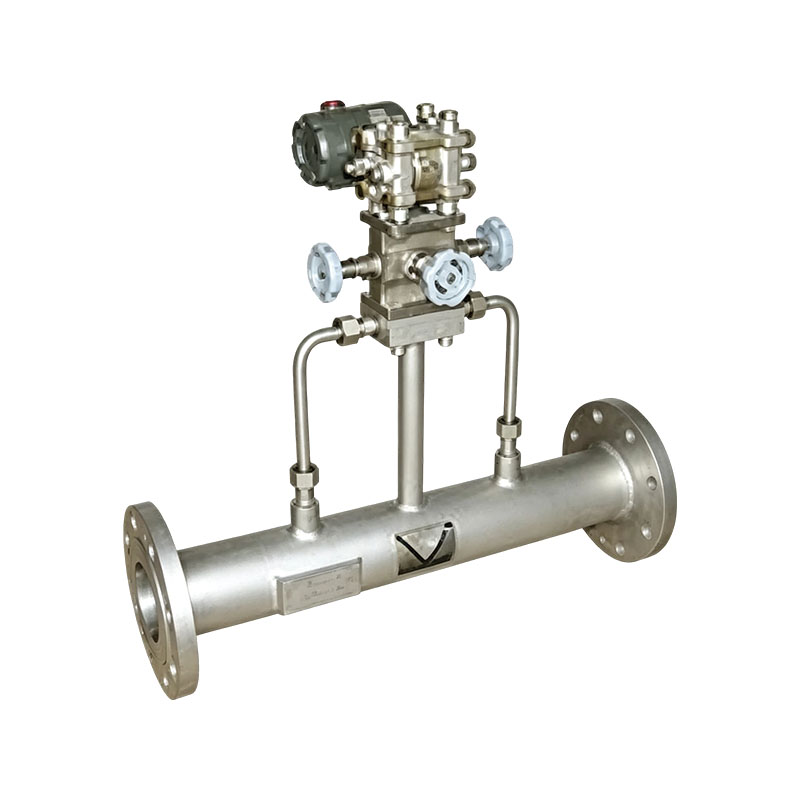

Meter alir baji siri XG-LX

Sistem meter alir baji XG-LX ialah sistem instrumen aliran tekanan pembezaan generasi terkini syarikat kami. Ia memenuhi keperluan pengukuran kebanyakan cecair, termasuk cecair bersih, gas dan wap. Ia amat sesuai untuk mengukur cecair yang sukar diukur dengan meter aliran tradisional, seperti pulpa, buburan, buburan minyak, minyak bahan api, sisa minyak, tar arang batu dan cecair kelikatan tinggi dan penggantungan lain yang terdedah kepada penghabluran dan kotoran. Oleh itu, sistem meter alir berbentuk baji digunakan secara meluas untuk mengukur kelikatan tinggi, media nombor Reynolds rendah dalam bidang seperti petroleum, kimia, kuasa dan industri ringan.

Ciri-ciri produk:
1. Penggunaan komponen aliran berbentuk "V" boleh menghapuskan kawasan bertakung dan mengelakkan penyumbatan dalam sistem.
2. Nombor Reynolds mempunyai pelbagai aplikasi, dan walaupun pada nombor Reynolds 500, ia masih mengekalkan hubungan segi empat sama antara tekanan pembezaan dan kadar aliran.
3. Mudah dipasang, digunakan dan diselenggara.
4. Ketepatan pengukuran yang tinggi, ketidakpastian yang diperluaskan penentukuran aliran: ± 0.5%~± 0.2% (penentukuran air atau penentukuran minyak).
5. Kestabilan jangka panjang adalah baik, dipuji oleh pengguna sebagai instrumen kadar kegagalan sifar.
6. Meter jenis split satu kali; menggantikan baji (tengah) boleh mengembangkan julat.
7. Gaya yang pelbagai:
Jenis biasa: Dalam julat 1:10, ralat tak linear bagi pekali aliran ialah ≤± 1%.
Jenis prestasi tinggi: Ketidakpastian pengembangan penentukuran aliran dalam julat 1:3 ialah ± 0.5%~± 0.2%.
8. Nilai penggera tekanan lampau dan nilai penggera tekanan rendah boleh ditetapkan mengikut situasi tekanan di tapak. Apabila situasi tekanan berlebihan atau tekanan rendah berlaku semasa penggunaan, instrumen akan membunyikan dan menyalakan penggera secara automatik, dengan berkesan menghalang kemalangan keselamatan pengeluaran yang disebabkan oleh tekanan berlebihan.

Industri aplikasi:
1. Industri petrokimia: Mengukur kelikatan tinggi dan media zarah seperti minyak mentah, minyak berat, sisa minyak, buburan arang batu, dll.; ia adalah instrumen pendikit yang biasa digunakan dalam peralatan penapisan.
2. Lombong metalurgi: Digunakan untuk mengukur buburan, air basuhan arang batu, dan gas relau letupan/kokas; sesuai untuk keadaan kerja dengan habuk yang tinggi dan zarah pepejal.
3. Kuasa haba elektrik: Bahan api dandang, buburan penyahsulfuran, dan pemantauan aliran air abu, mampu menahan suhu tinggi dan cecair kotor.
4. Rawatan air alam sekitar: Pengukuran kumbahan, refluks enap cemar dan air sisa yang mengandungi kekotoran, dengan struktur pembilasan sendiri baji yang tidak terdedah kepada pemendapan enap cemar.

Hubungi Kami
PRAV：Tiada artikel sebelum iniSETERUSNYA：Meter alir XG-DRB Dilbar
Soalan Lazim Spesifikasi Prestasi

S1: Apakah prinsip meter alir baji, dan apakah kelebihan terbesarnya?
A: Kepunyaan meter aliran pendikit tekanan pembezaan, bendalir mengalir melalui blok baji berbentuk V dalam saluran paip, dan tekanan pembezaan dijana sebelum dan selepas blok baji. Kadar aliran dikira berdasarkan tekanan pembezaan. Kelebihan teras: Tiada sudut mati, kesan pembilasan sendiri, mahir dalam mengukur kelikatan tinggi dan media kotor yang mengandungi zarah pepejal, pengukuran yang stabil walaupun pada nombor Reynolds rendah, dan sokongan untuk pengesanan aliran dua arah.

S2: Apakah keperluan untuk bahagian paip lurus meter alir berbentuk baji?
A: Memerlukan panjang yang lebih pendek daripada plat orifis, umumnya 5D di hadapan dan 3D di belakang (D ialah diameter dalam saluran paip); Siku, injap dan pengurang boleh mengganggu medan aliran, jadi cuba elakkannya sebanyak mungkin; Semasa pemasangan, sudut runcing baji harus menghadap ke bawah untuk memastikan aliran zarah pepejal lancar dan mengelakkan pengumpulan.

S3: Dalam keadaan apakah pengukuran trafik tidak tepat?
A: Sebab biasa: ① Tersumbat, pengumpulan cecair, dan kebocoran paip tekanan; ② Kehausan baji dan penskalaan menukar kawasan pendikit; ③ Julat pemancar dan konfigurasi parameter punca kuasa dua tidak betul; ④ Kelikatan medium berbeza dengan ketara daripada keadaan penentukuran. Utamakan memeriksa pengedap paip impuls dan parameter pemancar.

S4: Adakah meter aliran baji memerlukan penyelenggaraan yang kerap?
A: Tiada bahagian bergerak, penyelenggaraan harian yang rendah. Adalah disyorkan untuk kerap meniup dan membersihkan saluran paip tekanan di bawah keadaan habuk pepejal/tinggi; Buka injap imbangan kumpulan tiga injap untuk melindungi pemancar semasa penutupan jangka panjang; Apabila meniup saluran paip, meter alir perlu dikeluarkan untuk mengelakkan sanga kimpalan daripada mencalar permukaan blok baji dan menjejaskan ketepatan.

Spesifikasi Prestasi: (Untuk saiz melebihi DN300, sila hubungi syarikat kami)

Model Diameter Nominal (mm) Nisbah Baji h/D Julat Aliran (m³/j) Panjang (mm) Tekanan Kerja (MPa) Suhu Sederhana (℃) Ketepatan Penentukuran Air (atau Penentukuran Minyak) Piawaian bebibir
XG-LX-G-15 15 0.2 ~ 0.5 0.28 ~ 2.7 600 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-25 25 0.2 ~ 0.5 0.8 ~ 7.5 600 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-40 40 0.2 ~ 0.5 1.5 ~ 21 700 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-50 50 0.2 ~ 0.5 3 ~ 33 700 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-80 80 0.2 ~ 0.5 6 ~ 75 800 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-100 100 0.2 ~ 0.5 17 ~ 100 800 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-150 150 0.3 ~ 0.5 45 ~ 310 1000 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-200 200 0.3 ~ 0.5 68 ~ 460 1000 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-250 250 0.3 ~ 0.5 109 ~ 865 1200 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
XG-LX-G-300 300 0.3 ~ 0.5 155 ~ 1225 1200 0.2 ~ 14 -20 ~ 300 0.2% / 0.5% GB9113-88
