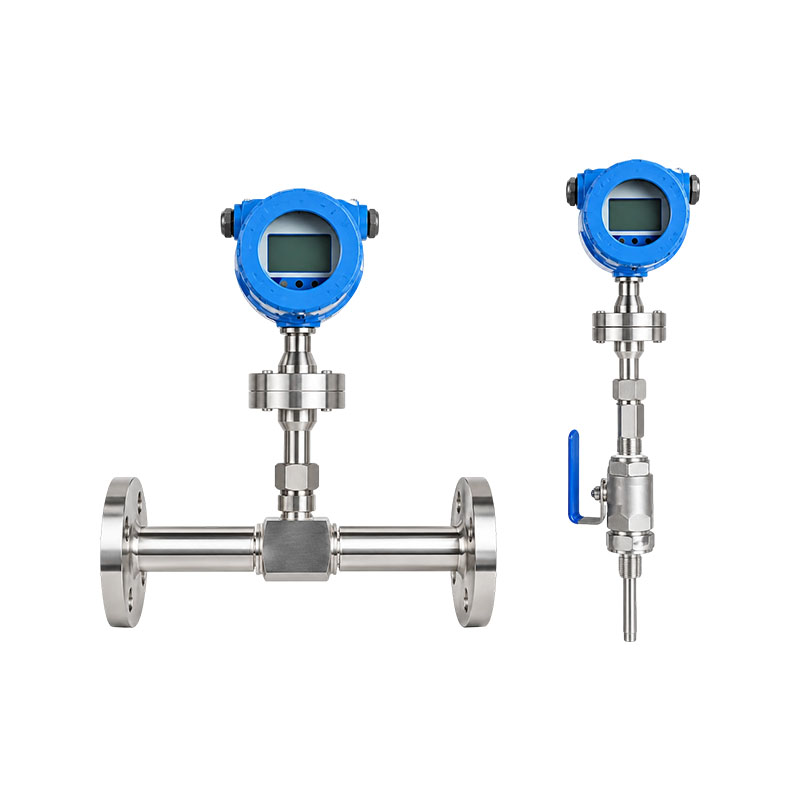

Meter aliran jisim gas terma siri XG-RSL

Meter aliran jisim gas terma siri XG-RSL dibangunkan berdasarkan kadar penyerapan haba bendalir yang berkaitan secara langsung dengan kadar aliran jisim, dan mempunyai pelbagai aplikasi.

Prinsip Kerja:
Meter alir/suis aliran siri XG-RSL ialah meter alir berdasarkan prinsip resapan terma. Maksudnya, apabila bendalir mengalir melalui objek pemanasan, jumlah haba yang hilang oleh objek pemanasan adalah berkadar dengan kadar aliran bendalir. Khususnya, penderia meter alir ini mempunyai dua RTD gred standard, satu digunakan sebagai sumber haba dan satu lagi digunakan untuk mengukur suhu bendalir. Apabila bendalir mengalir, perbezaan suhu antara kedua-duanya mempunyai hubungan tak linear dengan kadar aliran, dan instrumen boleh menukar hubungan ini kepada output linear bagi isyarat aliran yang diukur.

Ciri-ciri produk:
1. Mengguna pakai teknologi penderia RTD platinum berpaten yang sangat stabil;
2. Mengguna pakai teknologi proprietari "pembungkusan struktur seimbang" dan pampasan sendiri untuk suhu sederhana;
3. Algoritma proprietari yang boleh mencapai kelinearan tinggi, kebolehulangan tinggi dan ketepatan yang tinggi;
4. Nisbah julat ialah 1000:1 dan boleh dikembangkan mengikut keperluan pengguna;
5. Ia boleh mencapai pengukuran diameter paip besar dan kadar aliran kecil, dengan kadar aliran minimum serendah sifar dan resolusi 0.001m/s,
Pengukuran halaju aliran rendah adalah sangat sensitif;
6. Tiada bahagian boleh alih; kesan getaran boleh diabaikan;
7. Keperluan untuk bahagian paip lurus tidak tinggi, 1-2D:
8. Ia bebas daripada suhu dan tekanan medium, dan boleh mengukur secara langsung kadar aliran jisim tanpa pampasan suhu dan tekanan;
9. Algoritma suhu tinggi eksklusif; suhu sederhana boleh mencapai 510 °C;
10. Menyokong pembetulan dinamik 12 mata untuk isyarat trafik, dengan pembetulan 10 mata terbina dalam;
11. Pembetulan dinamik dalam talian keluaran arus/voltan;
12. Tidak sensitif kepada zarah kecil seperti habuk;
13. Reka bentuk dan pemilihan yang mudah, pemasangan dan penggunaan yang mudah, pemuatan dan pemunggahan tanpa gangguan dalam talian, dan penyelenggaraan yang mudah.

Industri aplikasi:
1. Industri minyak dan gas
Pertukaran tenaga; Pemulihan gas daripada mengisi telaga; Pemeteran gas; Analisis kualiti gas; Ujian kebocoran; Pengukuran gas asli; Pemantauan Gas Obor.
2. Industri kuasa
Pengukuran gas semasa pengedaran gas dalam sistem bahan api; Pengukuran pelbagai gas dalam dandang dan sistem tambahan; Pengukuran gas pada dapur gas; Pengukuran hidrogen; Pengukuran udara primer dan sekunder dalam relau letupan loji kuasa.
3. Industri kimia
Pemantauan peredaran asap; Pengukuran aliran gas dalam sistem persampelan; Pengukuran aliran gas kipas draf teraruh; Pengukuran gas ammonia dalam loji baja; Pengukuran pelbagai kadar aliran gas di kilang bateri.
4. Industri metalurgi
Pengukuran pengisian gas dalam loji keluli; Pengukuran gas relau letupan dalam kerja besi; pengukuran gas ketuhar kok dalam loji kok; pengukuran dan kawalan gas relau pemanasan (gas relau letupan, gas coking, gas asli, dsb.) dalam loji penggulung keluli; Kawalan gas seperti hidrogen, oksigen, dan ammonia dalam relau pelindapkejutan rawatan haba.
5. Industri pulpa dan kertas
Pengukuran gas dalam sistem rawatan air sisa; Pemantauan aliran asap; Dandang memulihkan udara sekunder/tertiari; Pengukuran bekalan gas dan udara untuk dandang.
6. Industri makanan dan farmaseutikal
Penambahan udara segar semasa operasi pemprosesan; Rawatan CO2 di kilang bir; Kadar aliran udara panas dalam pensteril botol; Pengukuran kadar aliran gas semasa proses pengoksidaan terma; Sistem pengudaraan; Pengambilan dandang, gas ekzos, dan kawalan proses.
7. Perlindungan Alam Sekitar
Pengukuran gas semasa proses penggunaan biogas; Pengukuran gas klorin semasa proses rawatan klorin; Pengukuran gas dalam tangki pengudaraan semasa proses rawatan kumbahan; Pantau pelepasan SO2 dan NOX daripada ekzos cerobong.
8. Industri lain
Pengukuran udara termampat kilang; Proses pembakaran serbuk arang batu dengan bahan api kawalan nisbah serbuk/gas; Kawalan Pengaliran Gas Panas daripada Mesin Pengisar Menegak dalam Industri Simen.

Hubungi Kami
PRAV：Meter aliran seimbang jenis XG-PHLSETERUSNYA：Meter Aliran Perbezaan Tekanan Dinamik Jenis XG-DBL
Soalan Lazim Spesifikasi Prestasi

S1: Adakah meter aliran jisim gas haba memerlukan pampasan suhu dan tekanan?
A: Tidak perlu. Ia berdasarkan prinsip resapan terma untuk mengukur secara langsung kadar aliran jisim gas, yang tidak dipengaruhi oleh turun naik suhu dan tekanan gas. Ia boleh secara langsung mengeluarkan kadar aliran isipadu keadaan standard, menghapuskan keperluan untuk modul pampasan suhu dan tekanan tambahan.

S2: Bolehkah titisan cecair, kelembapan tinggi, atau media wap diukur?
J: Tidak boleh mengukur wap atau cecair; Hanya sesuai untuk fasa gas kering. Jika gas membawa sejumlah besar titisan cecair pekat, cecair yang melekat pada sensor akan mengubah ciri-ciri pelesapan haba, menyebabkan hanyut bacaan dan juga merosakkan probe. Adalah disyorkan untuk memasang pemisah gas-cecair di hujung hadapan untuk keadaan basah.

S3: Adakah perubahan dalam komposisi gas menjejaskan ketepatan pengukuran?
A: Saya akan. Instrumen ditetapkan mengikut parameter kekonduksian terma gas penentukuran (seperti udara, nitrogen) apabila ia meninggalkan kilang. Perubahan dalam komposisi gas dan kekonduksian terma akan menyebabkan ralat. Keadaan kerja dengan komponen yang kerap berubah memerlukan penetapan semula parameter sederhana atau penentukuran semula.

S4: Apakah keperluan untuk memasang bahagian paip lurus?
A: Secara amnya, bahagian paip lurus hulu ≥ 10D dan hiliran ≥ 5D diperlukan, di mana D ialah diameter dalam saluran paip. Siku hulu, injap dan pengurang boleh mengganggu medan aliran, manakala memendekkan bahagian paip lurus boleh menyebabkan turun naik aliran dan mengurangkan ketepatan. Elakkan getaran kuat dan pengumpulan cecair semasa pemasangan.

item Spesifikasi
Julat Pengukuran 0–120 Nm/s (20°C, 101.33 kPa)
Ketepatan ±1% bacaan, ±0.5% skala penuh
Nisbah Turndown Biasanya 100:1 (bergantung pada julat aliran yang ditentukur)
Julat Diameter Paip 10 mm – 6000 mm
Permohonan Sesuai untuk pelbagai gas tunggal atau campuran; berdebu, berpasir, lembap, dan pelbagai gas menghakis
Suhu Ambien −40°C hingga 85°C (tanpa paparan); -30°C hingga 70°C (dengan paparan); kelembapan < 90% RH
Suhu Sederhana −40°C hingga 100°C; −40°C hingga 200°C; −40°C hingga 450°C; -40°C hingga 510°C
Diameter Sensor φ3, φ2.5
Diameter Prob jenis sisipan φ19 (standard), φ16, φ12
Bahan Sensor Keluli tahan karat 316, Hastelloy, titanium
Bahan Probe (sarung pelindung) Keluli tahan karat 316 (standard), Hastelloy
Pengukuran Aliran Pengukuran aliran sederhana dua arah
Output Analog Aliran: 4–20 mA DC; Suhu: 4–20 mA DC; maks. memuatkan 1000 Ω
Keluaran Nadi Jumlah output nadi
Linearisasi Pembetulan bukan linear pad kekunci 12 segmen; Pembetulan tak linear terbina dalam 10 segmen
Komunikasi Keluaran bersiri RS232 / RS485
Bekalan Kuasa 24 VDC / 600 mA; 220 VAC / 2 W; 110 VAC / 3 W
Penggera 1–2 output geganti, 5 A / 220 V, 5 A / 30 VDC; papan kekunci-boleh diprogramkan
Paparan LCD LCD skrin besar: 7-digit aliran serta-merta, 8-digit aliran terjumlah
Tekanan Proses 1.6 MPa (maks. 20 MPa)
Jenis Pemasangan Jenis sisipan (pasangan mampatan, injap bola pemasangan mampatan, sambungan bebibir); jenis sebaris (bebibir, sambungan berulir)
Penilaian kalis letupan Secara intrinsik selamat (ia II CT5); kalis api (Ex d II CT4)
Penilaian Perlindungan IP65

XG-RSL Meter Aliran Jisim Gas Terma
Diameter Nominal —XXX 100 bermakna DN100
Jenis Pemasangan G Jenis dalam talian
C Jenis sisipan 1 Sambungan benang
2 Sambungan bebibir
3 Sambungan injap bebola bebibir
Julat Suhu 1 -40 ℃ ~ 100 ℃
2 -40 ℃ ~ 200 ℃
3 -40 ℃ ~ 450 ℃
4 -40 ℃ ~ 510 ℃
Tekanan Nominal A 0 ~ 0.6 MPa
B 0 ~ 1 MPa
C 0 ~ 1.6 MPa
D 0 ~ 2.5 MPa
E 0 ~ 4 MPa
F 0 ~ 6.4 MPa
G 0 ~ 10 MPa
H 0 ~ 16 MPa
Keadaan Proses 0 Standard
1 Tahan kakisan
2 Kalis letupan
3 Suhu tinggi
Output Isyarat 1 Tiada keluaran
2 4 ~ 20 mA
3 RS485 MODBUS
Bekalan Kuasa 1 220V AC
2 24V DC
