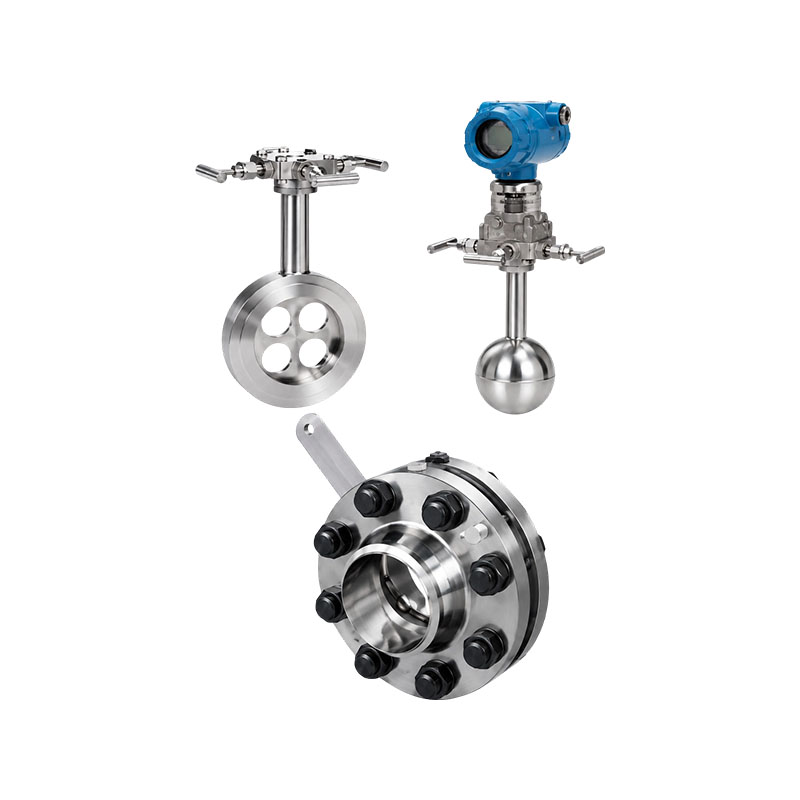

Meter aliran seimbang jenis XG-PHL telah mempertingkatkan peranti pendikit tradisional dan mempunyai ciri-ciri penting bagi pembetulan seimbang. Peranti pendikit tradisional hanya mempunyai satu apertur aliran, yang menyebabkan bendalir kehilangan aliran idealnya selepas pendikit, lantas tidak menggunakan sepenuhnya kelebihan meter aliran tekanan berbeza. Meter aliran seimbang digunakan untuk hampir semua ukuran bendalir dan mewakili revolusi dalam teknologi pengukuran bendalir. Pada masa ini, meter aliran seimbang telah digunakan secara meluas dalam industri seperti petroleum, kimia, metalurgi, kuasa, gas asli, dan rawatan air.
Prinsip Kerja:
Meter aliran seimbang ialah meter aliran tekanan pembezaan revolusioner yang berfungsi pada prinsip yang sama seperti meter aliran tekanan pembezaan lain, berdasarkan prinsip penukaran tenaga dalam saluran paip yang dimeterai; di bawah keadaan bendalir yang ideal, kadar aliran dalam saluran paip adalah berkadar dengan punca kuasa dua tekanan pembezaan. Kadar aliran dalam saluran paip boleh dikira berdasarkan persamaan Bernoulli dengan mengukur nilai tekanan pembezaan. Penderia aliran seimbang ialah penerus pendikit cakera berliang yang dipasang pada keratan rentas saluran paip, dengan saiz dan pengedaran setiap lubang disesuaikan berdasarkan formula khas dan data ujian, yang dikenali sebagai nombor orifis. Apabila bendalir melalui lubang fungsi cakera, ia akan seimbang dan diperbetulkan; pusaran akan diminimumkan, dan anggaran cecair ideal akan terbentuk. Melalui alat pengukur tekanan, isyarat tekanan pembezaan yang stabil boleh diperolehi, dan kadar aliran isipadu dan kadar aliran jisim boleh dikira mengikut persamaan Bernoulli.
Ciri-ciri produk:
1. Kelinearan tinggi dan kebolehulangan yang baik. Penderia aliran seimbang mempunyai struktur berliang simetri, yang boleh mengimbangi medan aliran, mengurangkan arus pusar, getaran dan bunyi isyarat. Kestabilan medan aliran bertambah baik, dan kelinearan adalah 5-10 kali lebih tinggi daripada plat orifis. Kebolehulangan meningkat sebanyak 54%, iaitu 0.15%. Daripada prestasi komprehensifnya, meter aliran seimbang tergolong dalam kategori meter aliran mewah.
5: Apabila nisbah julat ialah 1, kelinearan boleh mencapai ± 0.3%;
7: Apabila nisbah julat ialah 1, kelinearan boleh mencapai ±0.5 %.
10: Apabila nisbah julat ialah 1, kelinearan boleh mencapai ± 1.0%.
2. Keperluan rendah untuk bahagian paip lurus. Oleh kerana medan aliran yang stabil dan dua kali ganda kelajuan pemulihan tekanan berbanding dengan plat orifis, penderia aliran seimbang sangat mengurangkan keperluan untuk bahagian paip lurus. Bahagian paip lurus depan dan belakang biasanya 3D dan 1D, dengan panjang minimum kurang daripada 0.5D, sekali gus menghapuskan sebilangan besar bahagian paip lurus, terutamanya yang diperbuat daripada bahan khas dan mahal.
3. Kurangkan kehilangan tekanan kekal. Reka bentuk seimbang simetri berliang mengurangkan daya ricih gelora dan pembentukan pusaran, mengurangkan kehilangan tenaga kinetik, dan mengurangkan kehilangan tekanan kekal sebanyak 2.5 kali berbanding plat orifis di bawah keadaan pengukuran yang sama, dengan itu menjimatkan kos tenaga operasi yang banyak. Ia adalah instrumen penjimatan tenaga yang patut dipromosikan secara meluas.
4. Tahan kotoran dan tidak mudah tersumbat. Reka bentuk imbangan simetri berliang mengurangkan pembentukan daya ricih bergelora dan pusaran, mengurangkan pembentukan zon mati, memastikan laluan lancar media kotor melalui berbilang lubang, dan mengurangkan kemungkinan tersumbat lubang bendalir. 5. Boleh terus menggantikan plat orifis. Ia mempunyai kaedah penggunaan dan penampilan yang sama seperti plat orifis, jadi ia boleh diganti terus tanpa sebarang perubahan dalam paip atau instrumen berkaitan. Ia sangat sesuai untuk transformasi EMS pemeteran tenaga keseluruhan loji untuk menggantikan plat orifis dengan meter aliran seimbang.
6. Julat ukuran aliran yang luas. Mengikut keputusan eksperimen, seimbangkan prestasi meter alir supaya kadar alirannya boleh berjulat dari minimum kepada supersonik, dengan nombor Reynolds minimum di bawah 200 dan nombor Reynolds maksimum lebih besar daripada 107; Nilai beta boleh dipilih daripada 0.5 hingga 0.90.
7. Kestabilan jangka panjang adalah baik. Disebabkan oleh pengurangan ketara dalam daya ricih gelora, geseran langsung antara medium dan elemen pendikit dikurangkan dengan banyak, dan nilai βnya kekal tidak berubah untuk jangka masa yang lama. Keseluruhan instrumen tidak mempunyai bahagian alih, jadi ia boleh mengekalkan kestabilan untuk masa yang lama.
8. Boleh mengukur suhu tinggi dan media tekanan tinggi. Seperti plat orifis dan peranti pendikit lain, suhu dan tekanan kerja bergantung pada bahan dan gred saluran paip dan bebibir. Suhu kerja boleh mencapai 850 ° C, dan tekanan kerja boleh mencapai 42MPa.
9. Boleh mengukur kekotoran dalam keadaan kerja yang kompleks. Oleh kerana reka bentuk strukturnya yang unik, ia mempunyai prestasi istimewa dan boleh melakukan gas-cecair dua fasa, pelbagai gas bercampur (seperti gas, biogas, gas arang batu, dll.), pelbagai gas suhu rendah (seperti LNG, nitrogen cecair, oksigen cecair, hidrogen cecair, klorin cecair, etilena cecair, gas petroleum cecair, dsb.), sebagai gas petroleum cecair, dsb. buburan, aliran air berbilang fasa, aliran air bergetar, media gangguan elektromagnet, dan aliran dua arah (kerana meter alir imbangan adalah simetri sepenuhnya pada kedua-dua belah).
Industri aplikasi:
1. Industri petrokimia: Pengukuran kadar aliran cecair, gas dan wap
2. Kuasa terma: pengukuran wap dandang, air beredar dan gas
3. Metalurgi: gas relau letupan, air penyejuk, gas proses
4. Rawatan air: air sisa industri, air tulen, udara termampat
