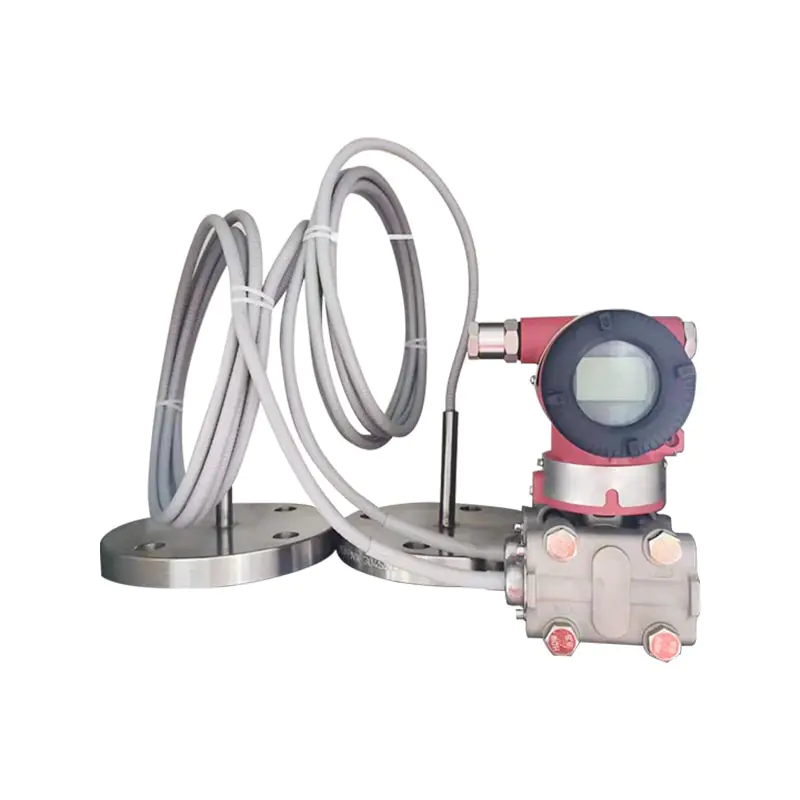

XG3051DP Pemancar jauh tekanan berbeza

S1: Apakah tujuan utama pemancar jauh dwi-bebibir XG3051DP untuk mengukur?
A: Terutamanya digunakan untuk mengukur tekanan pembezaan; selalunya digunakan untuk mengukur paras cecair, kadar aliran, dan ketumpatan sederhana dalam tangki tertutup. Struktur pengasingan kapilari bebibir dua, sesuai untuk kelikatan tinggi, penghabluran mudah, kakisan kuat, dan media suhu tinggi, untuk mengelakkan penyumbatan sederhana dan kakisan badan sensor, output 4-20mA HART, dan antara muka dengan sistem DCS/PLC.
S2: Apakah sebab titik sifar dan hanyut berangka yang tidak tepat selepas pemasangan bebibir berganda?
A: Drift boleh disebabkan oleh perubahan suhu persekitaran, pemampatan kapilari, penskalaan dan penghabluran membran, dan tetapan parameter penghijrahan yang salah. Selepas pemasangan, penghijrahan titik sifar di tapak mesti dijalankan; Elakkan memerah dan lenturan kecil jejari kapilari; Apabila suhu operasi berubah dengan ketara, tingkatkan redaman instrumen dengan sewajarnya.
S3: Bagaimana untuk memilih bahan diafragma bebibir?
A: Keluli tahan karat 316L dipilih untuk keadaan kerja biasa; Media menghakis boleh dipilih daripada aloi Hastelloy dan filem tantalum. Apabila membuat pesanan, berikan nama sederhana, suhu dan tekanan untuk pemadanan mudah diafragma dan cecair pengisian kapilari.
S4: Apakah pantang larang untuk memasang tiub kapilari?
J: Pemotongan atau pembengkokan keras tiub kapilari tidak dibenarkan; jejari lentur minimum ialah> 50 mm, dan ia tidak boleh dihimpit atau terhantuk. Tiub kapilari diisi dengan cecair pengedap di dalamnya. Sebaik sahaja ia rosak dan bocor, instrumen akan gagal secara langsung dan tidak boleh dibaiki di tapak.

Arahan penyambungan proses untuk pemajuan unilateral tanpa bebibir pemajuan

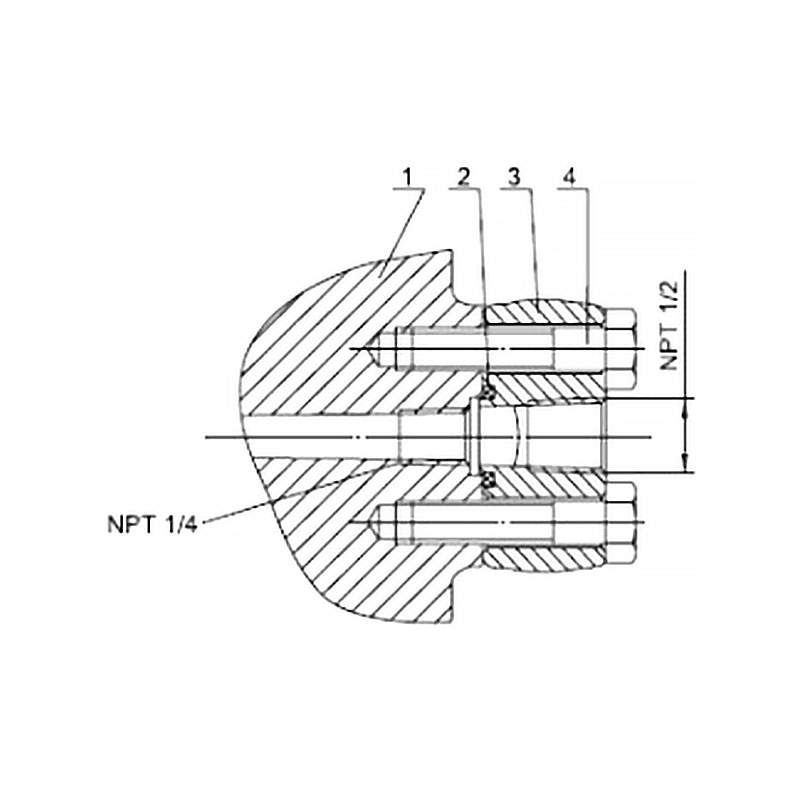

Bebibir Elips Keluli Tahan Karat 1/2-NPT (Kod 1)		1. Bebibir Ruang Tekanan
		2. Pengedap cincin O
		3. Sambungan Bebibir Elips NPT 1/2
		4. Bolt

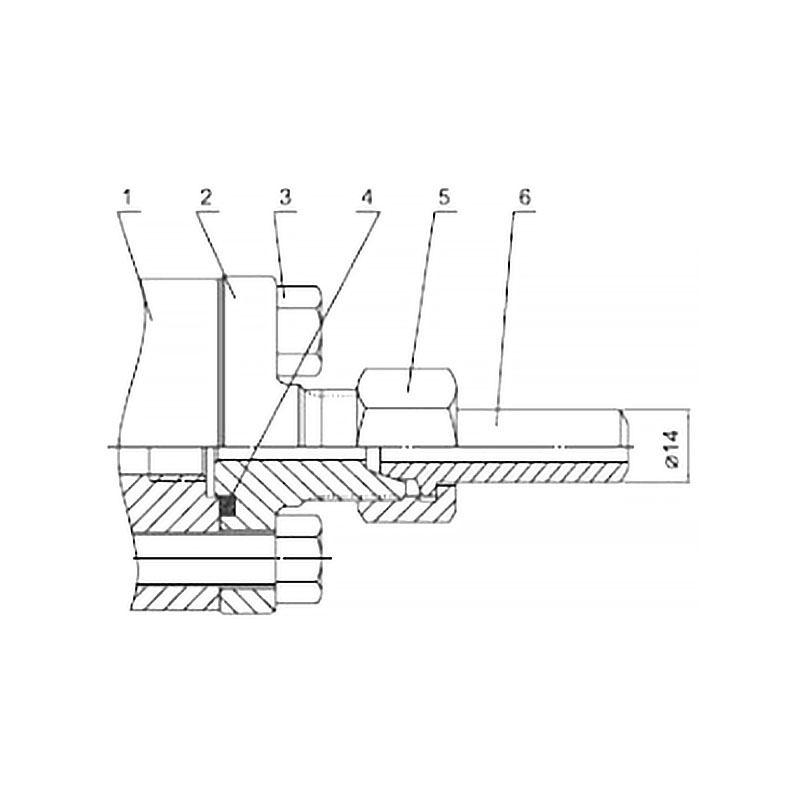

Penyambung T Keluli Tahan Karat M20x1.5 (Kod 2)		1. Bebibir kebuk tekanan
		2. Pemasangan berulir lelaki M20×1.5 berbentuk T
		3. Bolt
		4. O-cincin
		5. Kacang M20×1.5
		6. Tiub plumbum tekanan

Parameter Pengukuran: Tekanan Berbeza, Tahap Cecair

Julat minimum pemancar jauh hendaklah nilai yang lebih besar antara julat minimum dalam Jadual 1 dan Jadual 2.
Julat boleh laras tidak boleh kurang daripada julat minimum. Julat maksimum pemancar jauh hendaklah nilai yang lebih kecil antara julat maksimum badan pemancar dan tekanan terkadar bebibir aras.

Isyarat Output
2-wayar, 4–20 mA DC HART output, komunikasi digital; protokol HART ditindih pada isyarat DC 4–20 mA.
Had Isyarat Output: Imin = 3.9 mA, Imax = 20.5 mA

Pemalar redaman komponen penguat ialah 0.1 s; pemalar masa bagi penderia dan bebibir pengedap jauh berjulat dari 0.2 ~ 6 s, bergantung pada julat penderia, nisbah julat, panjang kapilari, dan kelikatan cecair isi.
Pemalar masa boleh laras tambahan berjulat dari 0.1 ~ 60 s.

Badan pemancar boleh dipasang di mana-mana kedudukan. Keadaan pemasangan yang optimum adalah untuk memastikan aci bebibir proses menegak. Sisihan kedudukan akan menyebabkan anjakan sifar yang boleh dibetulkan. Perumahan elektronik boleh diputar sehingga 360°, dan skru set boleh menahannya pada sebarang kedudukan sudut.
Bebibir pengedap jauh bersambung ke bebibir mengawan yang mematuhi piawaian ANSI/DIN. Bebibir mengawan hendaklah dilengkapi dengan gasket lembut dan bolt dan nat pelekap (bolt dan nat adalah pilihan untuk pengguna).
Untuk pemancar kedap jauh dwi, ​​pemasangan kapilari dan bebibir kedap jauh hendaklah dipasang dalam persekitaran dengan suhu ambien yang sama sejauh mungkin.
Jejari lenturan minimum kapilari ialah 75 mm. Melingkar adalah dilarang sama sekali!

Keadaan persekitaran

Proses had suhu had sederhana
Suhu sederhana:-30~400°C

Nota: Perhatian khusus harus diberikan kepada sebarang nilai yang melebihi julat suhu dan tekanan di atas; ini boleh dipenuhi melalui
reka bentuk khas.

Keadaan Kuasa dan Beban
Voltan bekalan kuasa ialah 24V
R≤(Us-12V) /Imax kQ 2
di mana Imax=23 mA
Voltan bekalan kuasa maksimum: 42VDC
Voltan bekalan kuasa minimum: 12VDC, 15VDC (paparan LCD lampu latar)
Julat beban komunikasi digital: 250~600Q

Nota: (1) Penerangan Tahap Prestasi: Semasa ujian, prestasi adalah normal dalam had spesifikasi teknikal.
(2) B Tahap Prestasi Penerangan: Semasa ujian, fungsi atau prestasi berkurangan atau hilang buat sementara waktu tetapi boleh pulih sendiri; keadaan operasi sebenar, storan dan data kekal tidak berubah.

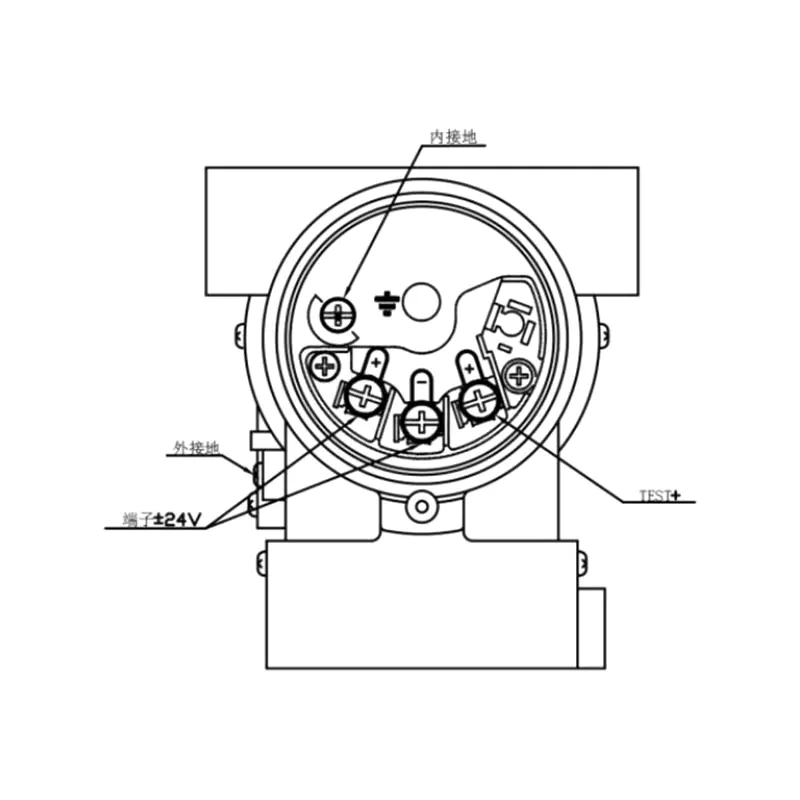

Rajah 5: Rajah Sambungan Elektrik

Nota: Fungsi antara muka pantas adalah bersamaan dengan terminal isyarat.

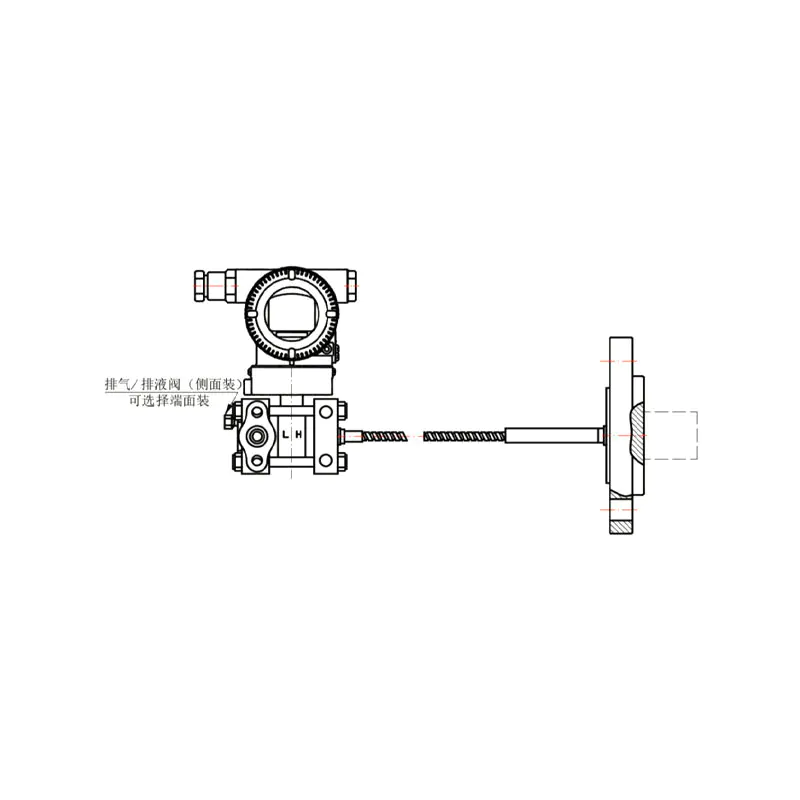

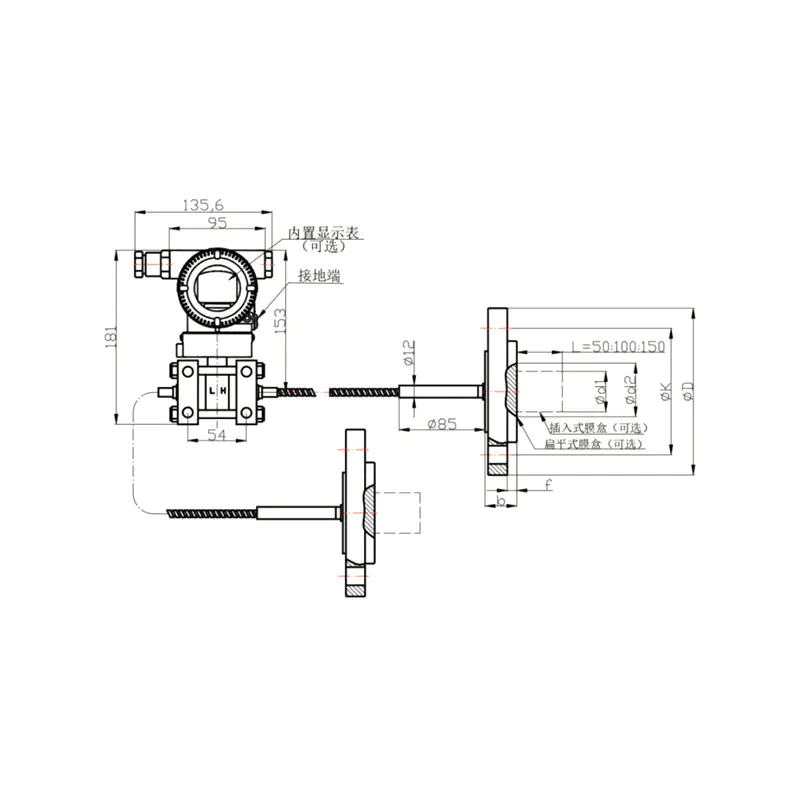

Lukisan 1: Lukisan Pemasangan Pengedap Jauh Tekanan Beza Dua Muka Jenis Asas	Lukisan 2: Jenis Asas Lukisan Pemasangan Kedap Jauh Tekanan Beza Satu belah

Nota:
(1) Pemasangan meterai jauh tekanan perbezaan jenis asas satu sisi boleh dipasang sama ada pada bahagian tekanan tinggi atau bahagian tekanan rendah badan pemancar.
(2) Kaedah pemasangan badan pemancar untuk pemasangan pengedap jauh tekanan berbeza jenis asas satu sisi atau dua muka adalah sama seperti pemancar tekanan pembezaan siri XG3051DP.

Nota:Usercanoptionallyequipinsaatonbosannut.

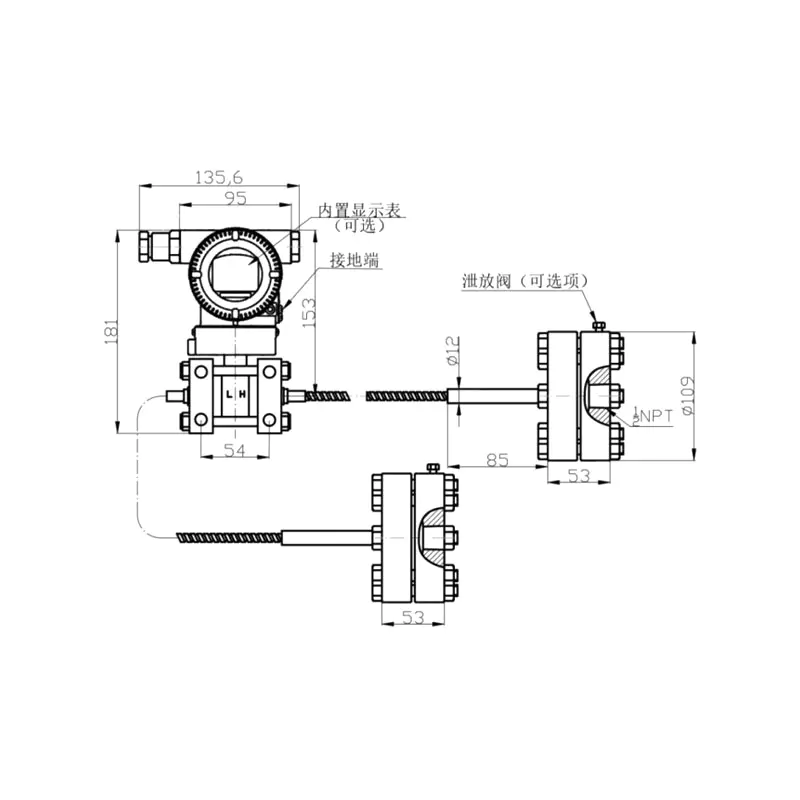

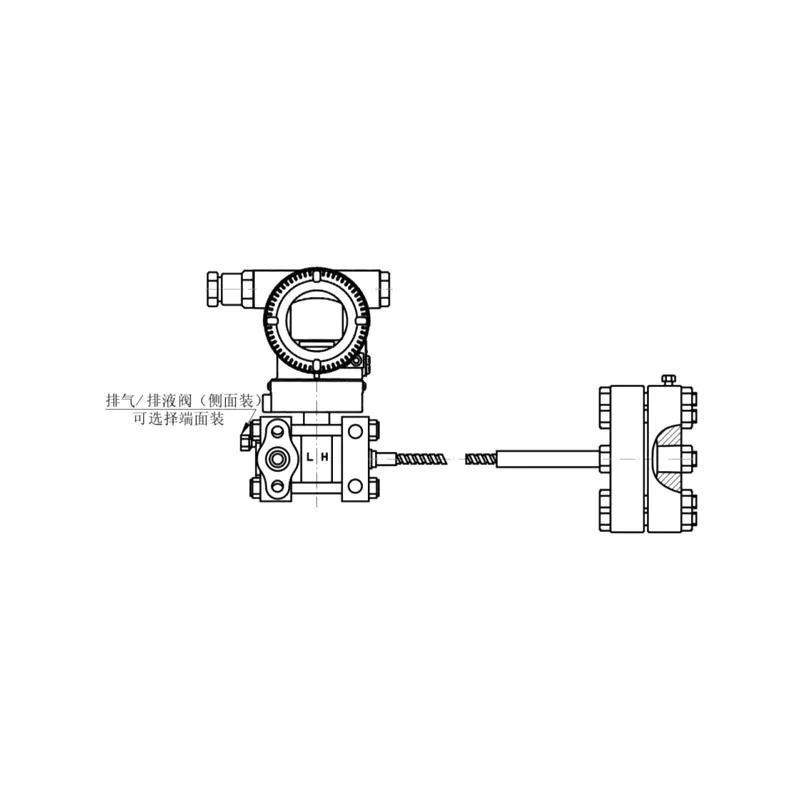

Rajah 3	Rajah 4 Pemasangan Pengedap Jauh Tekanan Berbeza yang dipasang pada Benang satu sisi

Nota:
(1) Pemasangan meterai jauh tekanan berbeza yang dipasang pada benang satu sisi boleh dipasang sama ada pada bahagian tekanan tinggi atau bahagian tekanan rendah badan pemancar.
(2) Kaedah pemasangan badan pemancar untuk pemasangan kedap jauh tekanan berbeza yang dipasang pada benang satu sisi dan dua muka adalah sama seperti pemancar tekanan pembezaan siri XG3051DP.
