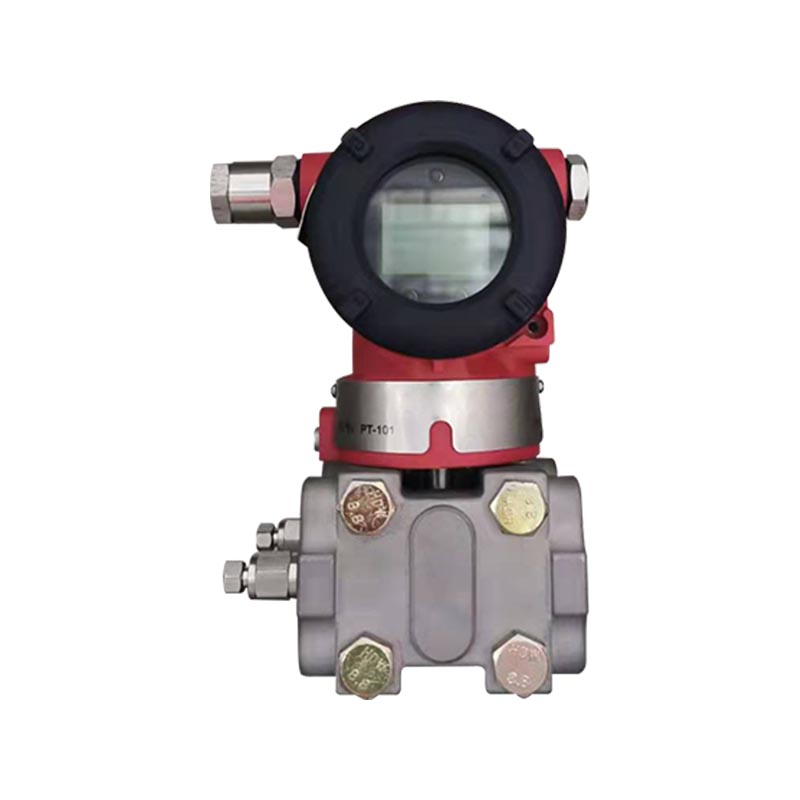

XG3051DP Pemancar tekanan berbeza

Name: XG3051DP Pemancar tekanan berbeza
Rating: 5 (99 reviews)

Pengenalan Produk:
XG3051DP tergolong dalam pemancar tekanan pembezaan pintar kapasitif siri 3051 yang dihasilkan di dalam negara, yang mengamalkan prinsip penderiaan kapasitif untuk menukar perbezaan tekanan medium yang diukur kepada isyarat standard HART 4-20mA. Ia boleh digunakan untuk mengukur parameter proses seperti tekanan pembezaan, paras cecair, kadar aliran, paras cecair bekas tertutup, perbezaan tekanan saluran paip, dll. Ia digunakan secara meluas dalam sistem kawalan DCS dan PLC.

Industri aplikasi:
1. Industri petrokimia: paras cecair cerek tindak balas, kadar aliran saluran paip, perbezaan tekanan penapis, paras cecair tangki, digunakan secara meluas dalam keadaan kalis letupan.
2. Industri kuasa: pemantauan sistem dandang dan turbin dalam loji kuasa, kadar aliran wap dan air, tekanan negatif relau, paras cecair bekas, dan perbezaan tekanan penapis.
3. Rawatan air/perlindungan alam sekitar: proses pembersihan kumbahan dan air, paras tangki, kadar aliran saluran paip, perbezaan tekanan penapis.
4. Industri Metalurgi: Pengukuran perbezaan tekanan bendalir, paras cecair sederhana, dan aliran saluran paip proses dalam proses peleburan.
5. Industri kertas: paras cecair pulpa, perbezaan tekanan penapis, pengukuran aliran proses.

Hubungi Kami

PRAV：XG3051LT Pemancar aras cecair tekanan berbeza SETERUSNYA：XG3051DP Pemancar jauh tekanan berbeza

Soalan Lazim Spesifikasi Prestasi Spesifikasi Fungsional Pemasangan Arahan Sambungan Proses Sambungan Elektrik Jadual Kod Model dan Spesifikasi Spesifikasi Fizikal

S1: Apakah parameter yang boleh diukur oleh XG3051DP?
J: Ini ialah pemancar tekanan pembezaan yang mengukur tekanan pembezaan pada terasnya. Melalui penukaran tekanan pembezaan, ia boleh mengukur aliran saluran paip, paras cecair bekas tertutup, perbezaan tekanan sebelum dan selepas penapis, dan tekanan negatif relau. Tidak mungkin untuk mengukur tekanan mutlak secara langsung. Apabila mengukur aliran, fungsi punca kuasa dua HART boleh diaktifkan untuk mengeluarkan isyarat aliran.

S2: Apakah sebab isyarat keluaran pemancar yang tidak tepat dan hanyut sifar yang besar?
J: Terdapat kebocoran, penyumbatan, dan pengumpulan cecair dalam paip tekanan positif dan negatif; ② Ralat tetapan migrasi julat; ③ Perubahan mendadak dalam suhu persekitaran; ④ Membran tertakluk kepada kesan tekanan berlebihan. Utamakan memeriksa paip impuls dan menentukur semula sifar dan julat menggunakan pengawal HART.

S3: Apakah langkah berjaga-jaga untuk pendawaian dua wayar XG3051DP?
A: Mengguna pakai sistem dua wayar DC24V, tanpa membezakan antara garis isyarat positif dan negatif, beban litar maksimum tidak melebihi 500 Ω; Komunikasi HART memerlukan litar yang disambungkan secara bersiri dengan perintang 250 Ω; Patuhi spesifikasi kalis letupan untuk pendawaian dalam situasi kalis letupan, dan pastikan pembumian selongsong yang boleh dipercayai.

S4: Apakah keadaan operasi yang memerlukan penggantian membran bukan 316L?
A: Medium yang diuji ialah medium yang sangat menghakis (asid kuat, alkali kuat, kandungan ion klorida tinggi), 316L akan menghakis, dan perlu memilih kepingan filem Hastelloy C, Monel atau Tantalum; Keadaan kebersihan makanan dan farmaseutikal memerlukan struktur membran kebersihan yang disesuaikan.

Ketepatan rujukan untuk melaraskan julat
(Termasuk kelinearan berasaskan sifar, histerisis dan kebolehulangan)±0.075%
Jika TD＞10 (TD = Span Maksimum / Span Terlaras), ketepatannya ialah:±(0.0075 × TD)%
Ketepatan untuk keluaran punca kuasa dua ialah 1.5 kali ganda ketepatan rujukan linear di atas.

Kesan Suhu Ambien

Kod Span	Jumlah Kesan dari -20 ℃ ~ 65 ℃
A	±(0.45 × TD 0.25)% × Span
B	±(0.30 × TD 0.20)% × Span
C/D/E	±(0.20 × TD 0.10)% × Span
Kod Span	Jumlah Kesan untuk -40℃ ~ -20℃ dan 65℃ ~ 85℃
A	±(0.45 × TD 0.25)% × Span
B	±(0.30 × TD 0.20)% × Span
C/D/E	±(0.20 × TD 0.10)% × Span
Kesan Luar Julat	±0.075% × Span

Kesan Tekanan Statik

Kod Span	Kuantiti Kesan
A	±(0.15%URL 0.10%Span) / 4MPa
B	±(0.10%URL 0.075%Span) / 16MPa
C/D/E	±(0.05%URL 0.05%Span) / 16MPa

Kesan Tekanan Terlebih

Kod Span	Kuantiti Kesan
A	±0.2% × Span / 4MPa
B	±0.2% × Span / 16MPa
C/D/E	±0.1% × Span / 16MPa

Kestabilan Jangka Panjang

Kod Span	Kuantiti Kesan
A	±0.5% × Span/tahun
B	±0.2% × Span/tahun
C/D/E	±0.1% × Span/tahun

Kesan Bekalan Kuasa: ±0.001% /10V (12- 42 V DC), boleh diabaikan.

Julat dan Had
Kod Span	item	kPa	mbar
A	Span	0.1 ~ 1	1 ~ 10
A	Julat	−1 ~ 1	−10 ~ 10
B	Span	0.2 ~ 6	2 ~ 60
B	Julat	−6 ~ 6	−60 ~ 60
C	Span	0.4 ~ 40	4 ~ 400
C	Julat	−40 ~ 40	−400 ~ 400
D	Span	2.5 ~ 250	25 ~ 2500
D	Julat	−250 ~ 250	−2500 ~ 2500
E	Span	20 ~ 2000	0.2 ~ 20 bar
E	Julat	−500 ~ 2000	−5 ~ 20 bar

Parameter	Spesifikasi
Julat Limits	Boleh laras secara bebas dalam had atas dan bawah julat. Adalah disyorkan untuk memilih kod span dengan nisbah pusingan terendah yang mungkin untuk mengoptimumkan prestasi.
Tetapan Sifar	Sifar dan rentang boleh dilaraskan kepada sebarang nilai dalam julat ukuran, dengan syarat: Rentang Ditentukur ≥ Rentang Minimum
Kesan Kedudukan Melekap	Perubahan kedudukan pelekap selari dengan diafragma menyebabkan tiada hanyut sifar. Jika kedudukan berubah lebih daripada 90° berbanding permukaan diafragma, offset sifar dalam <0.4 kPa berlaku (boleh dibetulkan dengan pelarasan sifar). Tiada kesan span.
Keluaran	2-wayar, 4~20 mA DC, komunikasi digital HART pilihan.
	Output linear atau punca kuasa dua boleh dipilih.
	Keluaran signal limits: Imin = 3.9 mA, Imax = 20.5 mA
Arus Penggera	Mod penggera rendah (min): 3.7 mA
	Mod penggera tinggi (maks): 21 mA
	Mod tanpa penggera (tahan): tahan arus yang sah sebelum kerosakan
	Lalai: mod penggera tinggi
Masa Tindak Balas	Pemalar redaman unit penguat: 0.1 s; pemalar masa penderia: 0.1~2 s (bergantung span & turndown).
	Pemalar masa boleh laras tambahan: 0.1~60 s.
	Kesan keluaran bukan linear (cth., punca kuasa dua) bergantung pada fungsi dan boleh dikira.
Masa Memanaskan Badan	< 15 s
Suhu Ambien	−40 ~ 85 ℃
Suhu Ambien	−20 ~ 65 ℃ (dengan cincin O LCD dan fluororubber)
Suhu Penyimpanan / Pengangkutan	−50 ~ 85 ℃; −40 ~ 85 ℃ (dengan paparan LCD)
Tekanan Kerja	Tekanan kerja berkadar: 16 MPa / 25 MPa / 40 MPa (tiga penilaian)
Had Tekanan Statik	Daripada tekanan mutlak 3.5 kPa sehingga tekanan terkadar. Tekanan bukti boleh menjadi 1.5 kali tekanan undian, digunakan pada kedua-dua belah pemancar secara serentak.
Had Lebihan Satu Arah	Lebihan beban satu arah sehingga tekanan terkadar
Keserasian Elektromagnet (EMC)	Lihat Lampiran Jadual Keserasian Elektromagnet pada halaman seterusnya

Bekalan Kuasa dan Keadaan Beban
Voltan Bekalan Kuasa	24 V, R ≤ (Kami − 12 V) / Imax kΩ
Voltan Bekalan Kuasa	(di mana Imax = 23 mA)
Voltan Bekalan Kuasa Maksimum	42 VDC
Voltan Bekalan Kuasa Minimum	12 VDC; 15 VDC (dengan LCD lampu belakang)
Julat Beban Komunikasi Digital	250 ~ 600 Ω

Sambungan Elektrik
Kelenjar kabel M20×1.5; blok terminal sesuai untuk konduktor 0.5 ~ 2.5 mm².

Sambungan Proses
Dua muka hujung bebibir sambungan proses diketuk dengan benang dalaman NPT 1/4 dan M10.

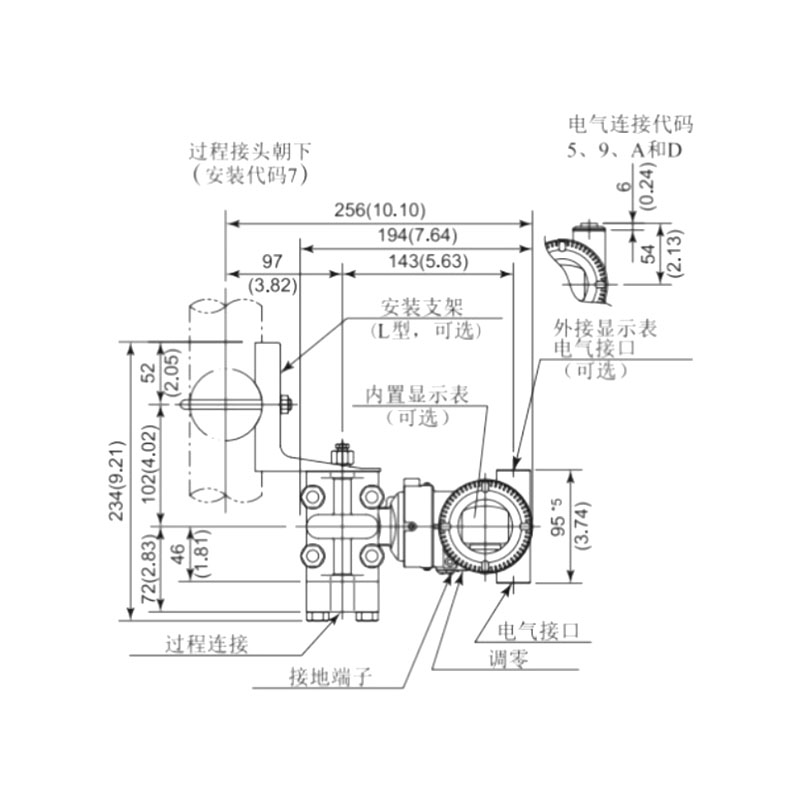

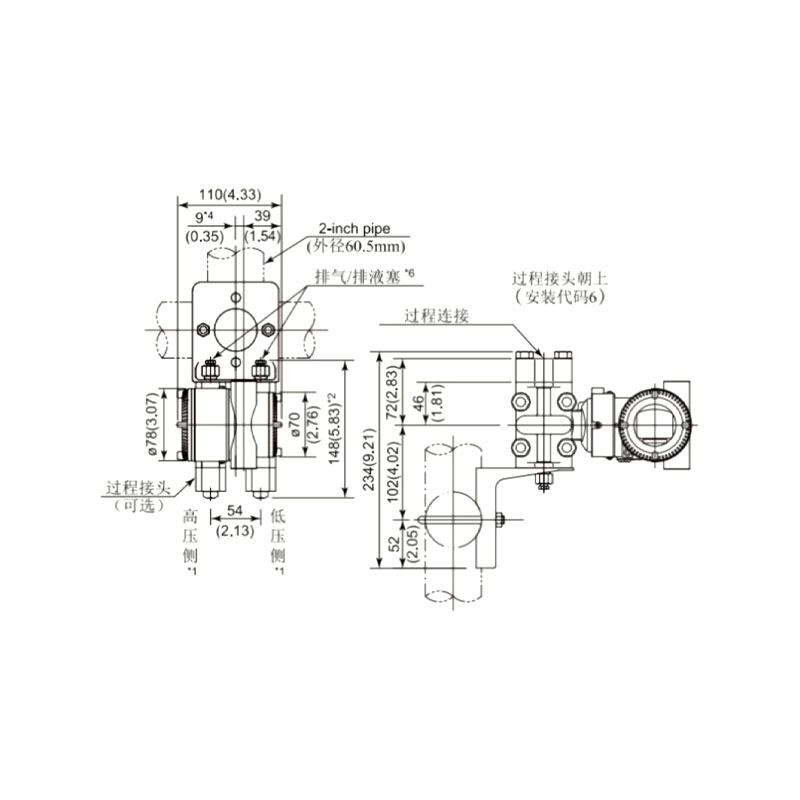

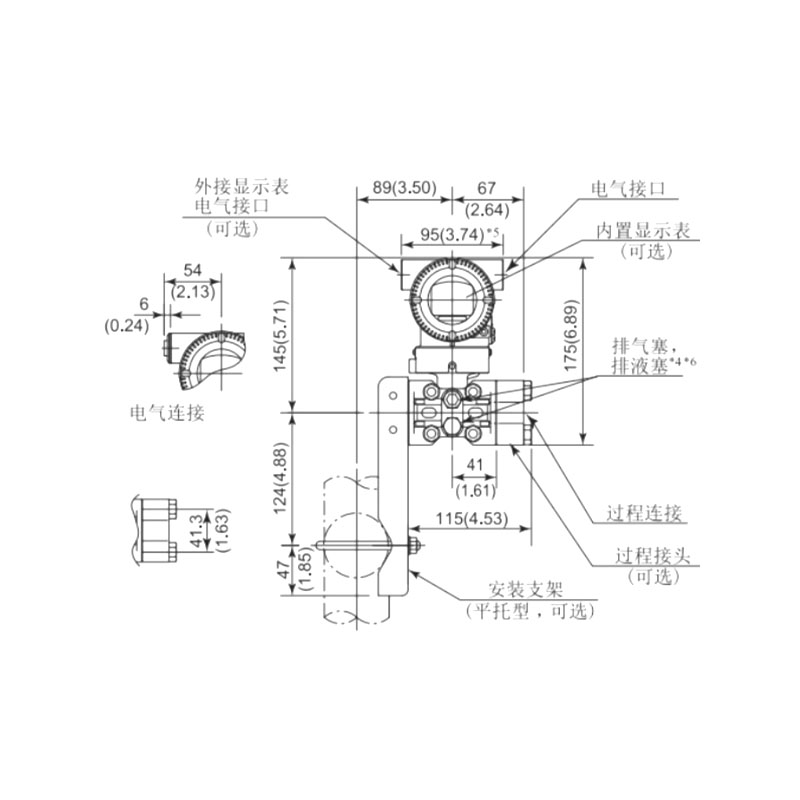

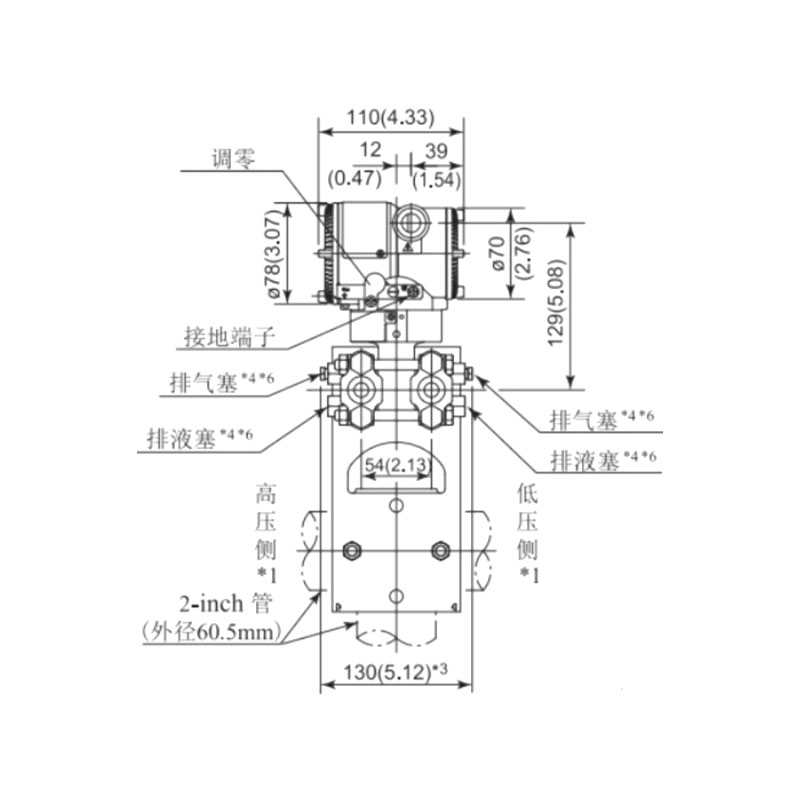

Arahan penyambungan proses untuk pemajuan unilateral tanpa bebibir pemajuan

Bebibir Elips Keluli Tahan Karat 1/2-NPT (Kod 1)		1. Bebibir Ruang Tekanan
		2. Pengedap cincin O
		3. Sambungan Bebibir Elips NPT 1/2
		4. Bolt
Penyambung T Keluli Tahan Karat M20x1.5 (Kod 2)		1. Bebibir kebuk tekanan
		2. Pemasangan berulir lelaki M20×1.5 berbentuk T
		3. Bolt
		4. O-cincin
		5. Kacang M20×1.5
		6. Tiub plumbum tekanan

Rajah 5: Rajah Sambungan Elektrik

Nota: Fungsi antara muka pantas adalah bersamaan dengan terminal isyarat.

Pemilihan Model Pemancar Tekanan Berbeza XG3051DP-

Ketepatan

Keluaran

Ralat asas ±0.05%

4–20mA dengan komunikasi HART

Ralat asas ±0.075%

4–20mA dengan komunikasi HART

Ralat asas ±0.1%

4–20mA dengan komunikasi HART

Output analog 4–20mA

0–100Pa ~ 1kPa (0-10 ~ 100 mmH₂O) / (0-1 ~ 10mbar)

0–200Pa ~ 6kPa (0-20 ~ 600 mmH₂O) / (0-2 ~ 60mbar)

0–400Pa ~ 40kPa (0-40 ~ 4000 mmH₂O) / (0-20 ~ 400mbar)

0–2.5kPa ~ 250kPa (0-0.25 ~ 25 mH₂O) / (0-25 ~ 2500mbar)

0–30kPa ~ 3MPa (0-2 ~ 200 mH₂O) / (0-0.3 ~ 30bar)

0–140kPa ~ 14MPa (0-3 ~ 300 mH₂O) / (0-1.4 ~ 140bar)

Bahan Diafragma

Isi Cecair

Keluli Tahan Karat 316L

Minyak Silikon

Keluli Tahan Karat 316L

Minyak Berfluorinasi

Hastelloy C

Minyak Silikon

Hastelloy C

Minyak Berfluorinasi

Keluli Tahan Karat 316L bersalut emas

Minyak Silikon

Keluli Tahan Karat 316L bersalut emas

Minyak Berfluorinasi

Keluli Tahan Karat 316L Bersalut FEP

Minyak Silikon

Tantalum

Minyak Silikon

Tekanan Kerja Ternilai

0.2MPa (Untuk Julat A sahaja)

7MPa (Untuk Julat A sahaja)

16MPa

25MPa

40MPa

Sambungan Proses
