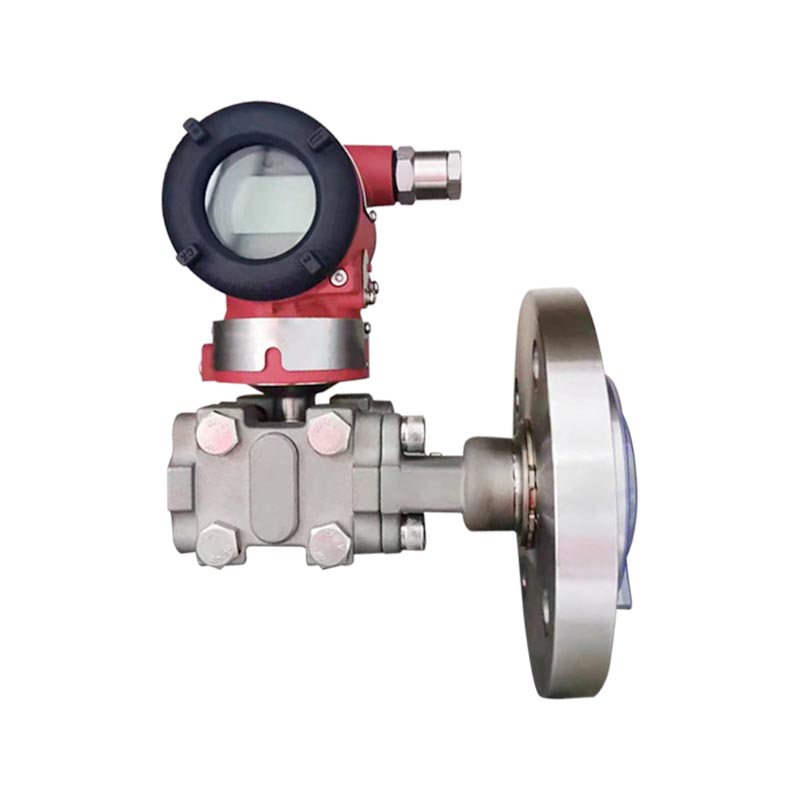

XG3051LT Pemancar aras cecair tekanan berbeza

S1: Apakah perbezaan antara XG3051LT dan XG3051DP?
A: XG3051DP ialah pemancar tekanan pembezaan biasa yang memerlukan konduit tekanan luaran; XG3051LT ialah jenis transmisi tahap cecair jauh bebibir tunggal, dilengkapi dengan diafragma bebibir pengasingan dan tidak memerlukan paip tekanan. Ia sesuai untuk mengukur paras cecair dalam media likat, hablur dan mudah tersumbat, tetapi tidak sesuai untuk pengukuran aliran.

S2: Apakah sebab bagi pengukuran paras cecair yang tidak tepat dan turun naik yang besar?
A: ① Diafragma bebibir dilindungi oleh pengumpulan dan penskalaan bahan; ② Sistem pengisian minyak silikon mengalami terlalu panas dan tekanan negatif, yang membawa kepada pengewapan minyak silikon; ③ Ralat tetapan migrasi julat; ④ Ketumpatan medium tangki telah berubah. Utamakan menyemak keadaan kerja diafragma bebibir, dan kemudian tentukur semula titik dan julat sifar.

S3: Bagaimana untuk memilih diafragma plug-in dan flange rata?
A: Medium terdedah kepada mendap dan tergantung di dinding. Pilih membran yang boleh dimasukkan untuk mengelakkan membran diliputi oleh sedimen pada dinding tangki; Medium adalah bersih dan bebas daripada sedimen, dan bebibir rata boleh dipilih.

S4: Media manakah yang tidak boleh digunakan secara langsung dengan filem 316L?
J: Dalam keadaan sederhana ion klorida tinggi, asid kuat dan alkali, dan kakisan kuat, 316L akan menghakis dan memerlukan pemilihan kepingan filem Hastelloy C, Monel, atau tantalum; Keadaan kerja suhu tinggi memerlukan pengesahan tahap rintangan suhu cecair pengisi.

Arahan Sambungan Proses Sisi Tekanan Rendah

Bebibir Elips Keluli Tahan Karat 1/2-NPT (Kod 1)		1. Bebibir Ruang Tekanan
		2. Pengedap cincin O
		3. Sambungan Bebibir Elips NPT 1/2
		4. Bolt
Penyambung T Keluli Tahan Karat M20x1.5 (Kod 2)		1. Bebibir kebuk tekanan
		2. Pemasangan berulir lelaki M20×1.5 berbentuk T
		3. Bolt
		4. O-cincin
		5. Kacang M20×1.5
		6. Tiub plumbum tekanan

Parameter Pengukuran: Tekanan Berbeza, Tahap Cecair

Jangka minimum penghantar aras tekanan pembezaan hendaklah nilai yang lebih besar daripada rentang minimum dalam Jadual 1 dan Jadual 2. Jangka laras tidak boleh kurang daripada rentang minimum ini.
Jangka maksimum pemancar aras hendaklah nilai yang lebih kecil antara rentang maksimum badan pemancar dan tekanan terkadar bebibir aras.

Isyarat Output
2-wayar, 4–20 mA DC HART output, komunikasi digital; protokol HART ditindih pada isyarat DC 4–20 mA.
Had Isyarat Output: Imin = 3.9 mA, Imax = 20.5 mA

Pemalar redaman komponen penguat ialah 0.1 s. Pemalar masa bagi penderia dan bebibir aras berjulat dari 0.2 hingga 2 s, bergantung pada rentang penderia, nisbah turndown, panjang tiub kapilari dan kelikatan cecair isi.
Pemalar masa boleh laras tambahan: 0.1 ~ 60 s.

Pemancar bebibir tahap boleh dipasang terus pada sebarang kedudukan.
Keadaan pemasangan yang optimum adalah untuk mengekalkan paksi bebibir proses menegak. Sebarang sisihan kedudukan akan menyebabkan anjakan sifar yang boleh dibetulkan. Perumahan elektronik boleh diputar sehingga 360°, dan skru set boleh menahannya dalam sebarang kedudukan.

Keadaan persekitaran

Proses had suhu had sederhana
Suhu sederhana:-30~180°C

Nota:
(1) Tahap Prestasi A: Semasa ujian, prestasi kekal normal dalam had spesifikasi teknikal.
(2) Tahap Prestasi B: Semasa ujian, fungsi atau prestasi mungkin terdegradasi atau hilang buat sementara waktu, tetapi ia boleh pulih secara automatik. Status operasi sebenar, disimpan dan data lain kekal tidak berubah.

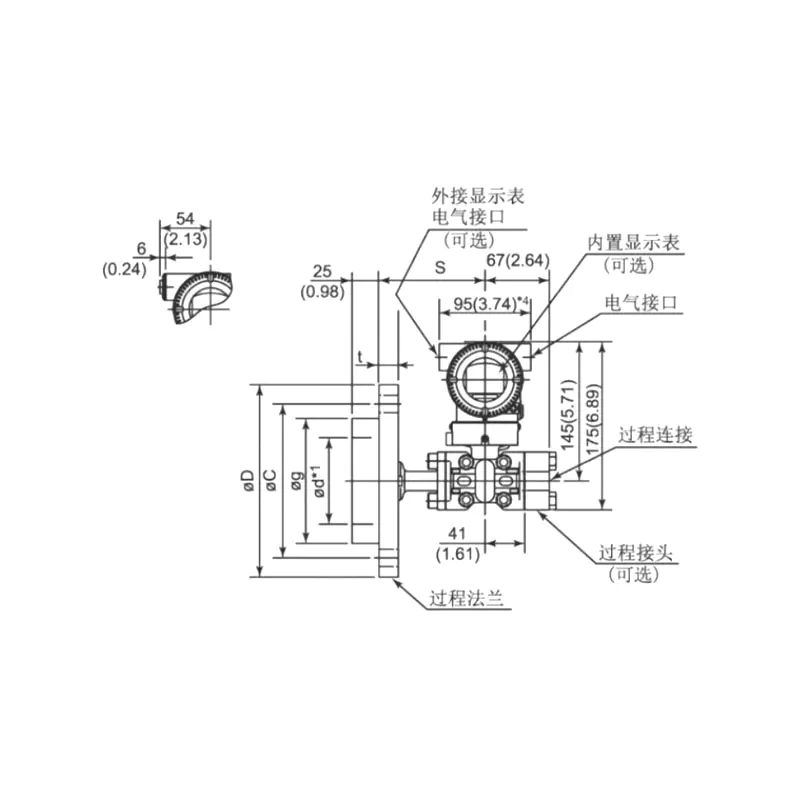

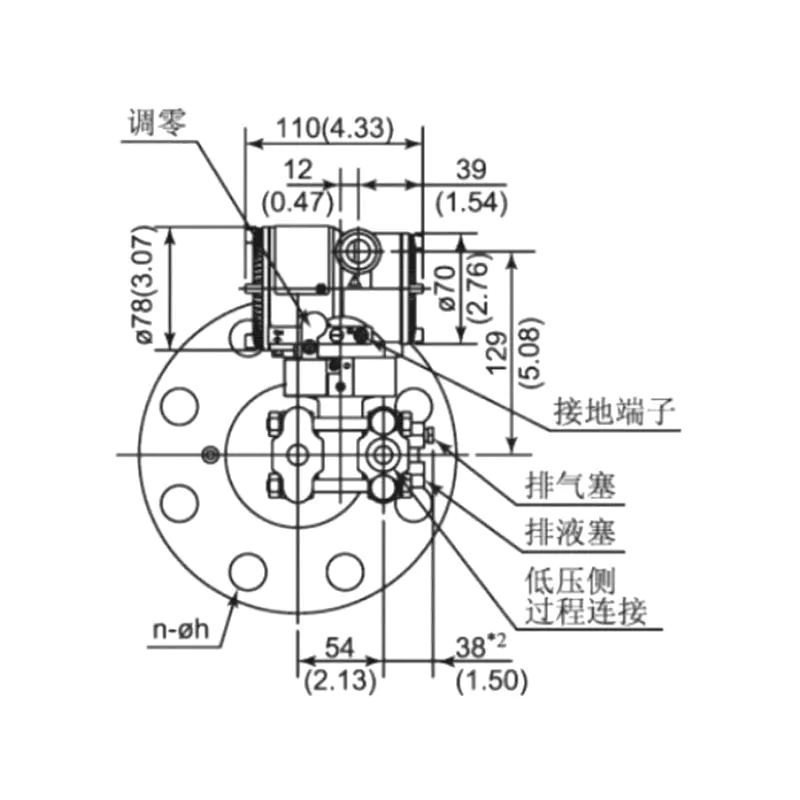

Dimensi

Bebibir Rata	Bebibir Rata

Nota: Pengguna boleh secara pilihan memasang bolt dan nat.

Rajah 5: Rajah Sambungan Elektrik

Nota: Fungsi antara muka pantas adalah bersamaan dengan terminal isyarat.
