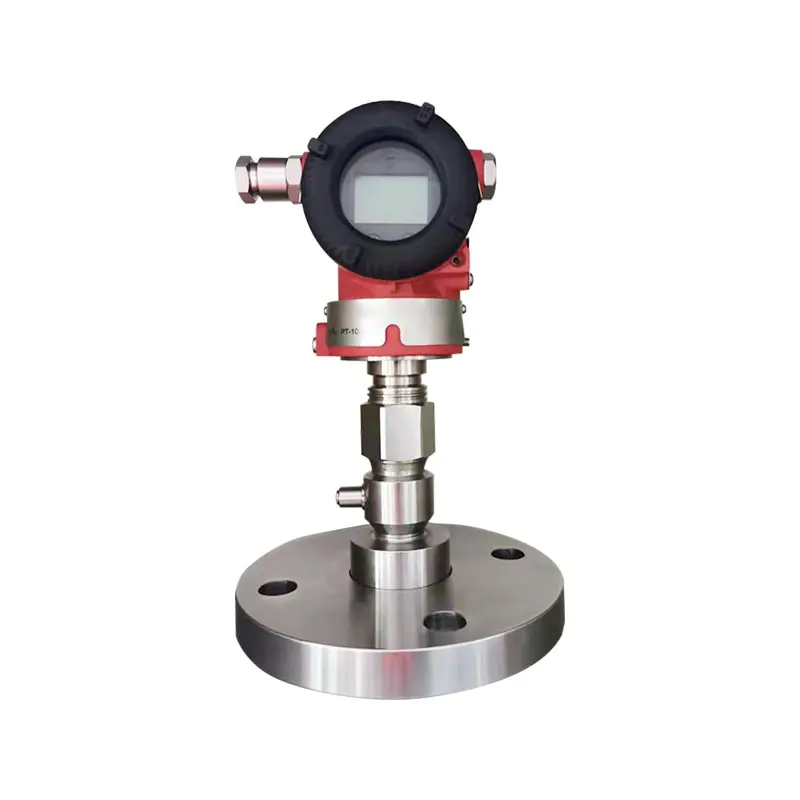

XG3051T Pemancar jauh tekanan berbeza/tekanan mutlak

Pengenalan Produk：
Pemancar tekanan jauh pintar XG3051T menyokong mengukur tekanan tolok dan tekanan mutlak. Ia menggunakan struktur pengasingan membran kapilari penghantaran jauh untuk mengasingkan medium yang diukur daripada badan penghantar. Ia boleh mengatasi kelikatan yang tinggi, penghabluran mudah, pemejalan mudah, kakisan kuat, dan keadaan kerja sederhana suhu tinggi, menghalang penyumbatan sederhana dan kakisan penderia.
Isyarat digital protokol HART bertindih Output 4-20mA, ketepatan tinggi, kestabilan jangka panjang yang baik, menyokong penentukuran konfigurasi di tapak, LCD di tapak pilihan, dengan perlindungan kalis letupan, bahan diafragma yang boleh disesuaikan, merealisasikan penghantaran isyarat tekanan jarak jauh.

Industri yang berkenaan:
1. Industri petrokimia: pengukuran tekanan kapal tindak balas dan tangki simpanan
2. Elektrik: Pemantauan tekanan rangkaian dandang dan paip haba
3. Metalurgi: Pengesanan tekanan dalam proses peleburan
4. Rawatan air: tekanan tangki rawatan air kumbahan dan kimia
5. Farmaseutikal: Kawalan tekanan tangki proses farmaseutikal
6. Makanan dan minuman: pengukuran tekanan bahan likat
7. Industri kimia arang batu: pengesanan tekanan pelbagai peralatan proses
8. Pembuatan kertas: pengumpulan tekanan media pulpa

Hubungi Kami
PRAV：XG3051DP Pemancar jauh tekanan berbezaSETERUSNYA：XG3051T Pemancar tekanan berbeza/tekanan mutlak
Soalan Lazim Input Output Masa Tindak Balas Syarat Am Sambungan Elektrik Jadual Kod Model dan Spesifikasi Dimensi
S1: Apakah keadaan operasi yang sesuai untuk pemancar jauh XG3051T?
A: Sesuai untuk kelikatan tinggi, penghabluran mudah, pemejalan mudah, kakisan kuat, dan media suhu tinggi. Melalui membran penghantaran jauh dan pengasingan kapilari, medium dihalang daripada terus memasuki badan pemancar, menghalang penyumbatan dan kakisan sensor. Ia menyokong dua mod pengukuran: tekanan tolok dan tekanan mutlak.

S2: Bagaimana untuk memilih antara tekanan tolok dan tekanan mutlak?
A: Pilih tekanan tolok untuk mengukur tekanan atmosfera relatif. Apabila mengukur tekanan vakum dan negatif, tekanan mutlak harus dipilih sebagai rujukan untuk keadaan kerja, dan tidak boleh dicampur; jika tidak, akan terdapat ralat pengukuran yang ketara.

S3: Apakah isyarat keluaran? Bolehkah saya menyambung ke peranti pegang tangan HART?
A: Output analog 4-20mA standard, digabungkan dengan protokol digital HART, menyokong konfigurasi di tapak, pengubahsuaian julat, penentukuran titik sifar pengawal HART, dan boleh disambungkan kepada sistem DCS dan PLC.

S4: Bagaimana untuk memilih bahan untuk filem penghantaran jauh?
A: Keluli tahan karat 316L konvensional; untuk media menghakis yang kuat, aloi Hastelloy dan filem tantalum boleh dipilih, dan komposisi serta suhu media boleh disediakan semasa membuat pesanan.

Parameter pengukuran: tekanan tolok, tekanan eksotermik, paras cecair.
Julat Pengukuran
Pemancar Jauh Tekanan Tolok Had bawah: bermula dari -100%URL (boleh laras secara berterusan)
Had atas: sehingga 100%URL (boleh laras secara berterusan)
Pemancar Jauh Tekanan Mutlak Had bawah: bermula dari 0~100%URL (boleh laras secara berterusan)
Had atas: sehingga 100%URL (boleh laras secara berterusan)

Julat Pengukuran

Jadual 1 — Hubungan antara Kod Julat dan Julat
Kod Julat Julat Minimum Julat Maksimum Tekanan Dinilai (Maks)
C 6 kPa 40 kPa Tekanan terkadar bebibir aras
D 25 kPa 250 kPa
F 30 kPa 3 MPa
G 1 MPa 10 MPa
H 2.1 MPa 21 MPa
I 4 MPa 40 MPa
L 6 kPa abs 40 kPa abs
M 25 kPa abs 250 kPa abs
O 30 kPa abs 3 MPa abs
Jadual 2 —  Jadual Perbandingan Bebibir Jauh dan Julat Minimum
Jenis Bebibir Diameter Nominal Julat Min/Maks Panjang Kapilari Maksimum
Jenis Rata DN 25/1" 160kPa/25MPa 10m
DN 50/2" 10kPa/10MPa 12m
DN 80/3" 6kPa/10MPa 16m
DN 4" 6kPa/3MPa 16m
Jenis Disisipkan DN 50/2" 16kPa/10MPa 10m
DN 80/2" 6kPa/10MPa 16m
DN 4" 6kPa/3MPa 16m
Jenis Jauh dipasang benang Diameter Luar 109mm 160kPa/25MPa 10m

Julat minimum tekanan tolok / pemancar jauh tekanan mutlak hendaklah nilai yang lebih besar daripada julat minimum yang dinyatakan dalam Jadual 1 dan Jadual 2. Julat terlaras hendaklah tidak kurang daripada julat minimum.
Julat maksimum tekanan tolok / pemancar jauh tekanan mutlak hendaklah nilai yang lebih kecil antara julat maksimum badan pemancar dan tekanan terkadar bebibir jauh.

Isyarat Output
2-wayar, 4–20 mA DC HART output, komunikasi digital; protokol HART ditindih pada isyarat DC 4–20 mA.
Had Isyarat Output: Imin = 3.9 mA, Imax = 20.5 mA
Arus Penggera (Mod Boleh Dikonfigurasikan)
Mod Penggera Rendah (Minimum) 3.7 mA
Mod Penggera Tinggi (Maksimum) 21 mA
Tiada Mod Penggera (Tahan) Memegang nilai semasa yang sah sebelum kerosakan
Tetapan Standard Arus Penggera Mod Penggera Tinggi


Pemalar redaman komponen penguat ialah 0.1 s; pemalar masa bagi penderia dan bebibir pengedap jauh berjulat dari 0.2 ~ 6 s, bergantung pada julat penderia, nisbah julat, panjang kapilari, dan kelikatan cecair isi.
Pemalar masa boleh laras tambahan berjulat dari 0.1 ~ 60 s.

Syarat Pemasangan
Tolok / pemancar jauh tekanan mutlak tanpa tiub kapilari boleh dipasang terus melalui bebibir jauh. Sisihan kedudukan akan menyebabkan anjakan sifar yang boleh dibetulkan. Perumahan elektronik boleh berputar sehingga 360°, dan skru set boleh menahannya dalam sebarang kedudukan.

Tolok / bebibir jauh tekanan mutlak bersambung ke bebibir mengawan yang mematuhi piawaian ANSI/DIN. Bebibir mengawan sedemikian hendaklah dilengkapi dengan gasket lembut dan bolt dan nat pelekap (bolt dan nat adalah pilihan untuk pengguna).

Untuk tolok / pemancar jauh tekanan mutlak dengan tiub kapilari: jika pemasangan meterai jauh dipasang di bawah badan pemancar, perbezaan ketinggian maksimum antara pemasangan meterai jauh dan badan pemancar hendaklah kurang daripada 5 m. Apabila tekanan operasi di bawah 100 kPa mutlak, pasang badan pemancar di bawah pemasangan meterai jauh.

Jejari lenturan minimum tiub kapilari ialah 75 mm. Tiada lilitan dibenarkan!

Keadaan persekitaran

Suhu Ambien
minimum Bergantung kepada cecair pengisi
maksimum 85 ℃
Dengan pengedap LCD dan FKM -20 ~ 65 ℃
Suhu Penyimpanan / Pengangkutan
minimum Bergantung kepada cecair pengisi
maksimum 85 ℃
Kelembapan Relatif 0 ~ 100 %
Rintangan Kejutan
Pecutan 50 g
Tempoh 11 ms
Rintangan Getaran 2 g hingga 500 Hz
Keserasian Elektromagnet (EMC) Lihat Jadual 4 "Lampiran EMC" pada halaman seterusnya

Proses had suhu had sederhana
Suhu sederhana:-30~400°C

Jadual 3 Hubungan Bendalir Isian, Suhu Operasi dan Tekanan Operasi Minimum
Isi Cecair Minyak Silikon (S) Minyak Silikon Suhu Tinggi (H) Minyak Silikon Suhu Ultra Tinggi (U) Minyak Sayur (V)
Ketumpatan @25℃ 960 kg/m³ 980 kg/m³ 1020 kg/m³ 937 kg/m³
Julat Suhu Operasi -30 ~ 200 ℃ -10 ~ 350 ℃ -10 ~ 400 ℃ 0 ~ 250 ℃
Suhu Julat Tekanan Operasi (kPa mutlak)
20 ℃ >10 >10 >10 >25
100 ℃ >25 >25 >25 >50
150 ℃ >50 >50 >50 >75
200 ℃ >75 >75 >75 >100
250 ℃ >100 >100 >100
350 ℃ >100 >100
400 ℃ >100

Nota: Perhatian khusus harus diberikan kepada sebarang nilai yang melebihi julat suhu dan tekanan di atas; ini boleh dipenuhi melalui
reka bentuk khas.

item Spesifikasi
Had Tekanan Badan Pemancar Vakum kepada tekanan maksimum
Tekanan Terkadar Bebibir Jauh ANSI: 150 psi ~ 600 psi
DIN: PN 1.6 MPa ~ PN 10 MPa
Berat badan DN 50/2": lebih kurang 7 ~ 10 kg
DN 80/3": lebih kurang. 8 ~ 11 kg
DN 4": lebih kurang 9 ~ 12 kg
Prestasi Kalis Letupan NEPSI kalis api: Ex dⅡC T6
Keselamatan intrinsik NEPSI: Ex iaⅡC T4
Suhu Operasi yang Dibenarkan -40 ℃ ~ 65 ℃

Keadaan Kuasa dan Beban
Voltan bekalan kuasa ialah 24V
R≤(Us-12V) /Imax kQ 2
di mana Imax=23 mA
Voltan bekalan kuasa maksimum: 42VDC
Voltan bekalan kuasa minimum: 12VDC, 15VDC (paparan LCD lampu latar)
Julat beban komunikasi digital: 250~600Q

item Spesifikasi
bahan
Kapsul Pengukur Keluli Tahan Karat 316L
Diafragma Keluli Tahan Karat 316L, Hastelloy C, Tantalum
Bebibir Proses Keluli Tahan Karat 304
Isi Cecair Minyak Silikon, Minyak Silikon Suhu Tinggi, Minyak Silikon Suhu Ultra Tinggi, Minyak Sayur-sayuran
Perumahan Pemancar Aloi Aluminium dengan Salutan Epoksi
Gasket Perumahan Getah Nitril (NBR)
Papan nama Keluli Tahan Karat 304
Sambungan Elektrik Kelenjar kabel M20×1.5; terminal sesuai untuk konduktor 0.5 ~ 2.5 mm²
Sambungan Proses Bebibir pengedap jauh mematuhi piawaian ANSI atau DIN. Pemasangan langsung tersedia; rujuk lukisan dimensi
Kelas Perlindungan Perumahan IP67
Jadual 4 Lampiran EMC
Tidak. Item Ujian Standard Asas Keadaan Ujian Tahap Prestasi
1 Pelepasan Terpancar (Kepungan) GB/T 9254-2008 Jadual 5 30MHz ~ 1000MHz lulus
2 Pelepasan Terjalan (Port Kuasa DC) GB/T 9254-2008 Jadual 1 0.15MHz ~ 30MHz lulus
3 Kekebalan Pelepasan Elektrostatik (ESD). GB/T 17626.2-2006 4kV (Kenalan), 8kV (Udara) B
4 Kekebalan Medan Elektromagnet RF Terpancar GB/T 17626.3-2006 10V/m (80MHz~1GHz) A
5 Kekebalan Medan Magnet Frekuensi Kuasa GB/T 17626.8-2006 30A/m A
6 Kekebalan Ledakan Sementara Cepat Elektrik GB/T 17626.4-2008 2kV (5/50ns,5kHz) B
7 Lonjakan Imuniti GB/T 17626.5-2008 1kV (Barisan ke Talian) B
2kV (Talian ke Bumi) (1.2us/50us)
8 Imuniti Gangguan Terlaksana yang disebabkan oleh medan RF GB/T 17626.6-2008 3V (150KHz ~ 80MHz) A

Nota:
(1) Tahap Prestasi A: Prestasi kekal dalam had spesifikasi teknikal semasa ujian.
(2) Tahap Prestasi B: Kemerosotan sementara atau kehilangan fungsi/prestasi mungkin berlaku semasa ujian, tetapi unit boleh pulih secara automatik. Status operasi sebenar dan data yang disimpan kekal tidak berubah.

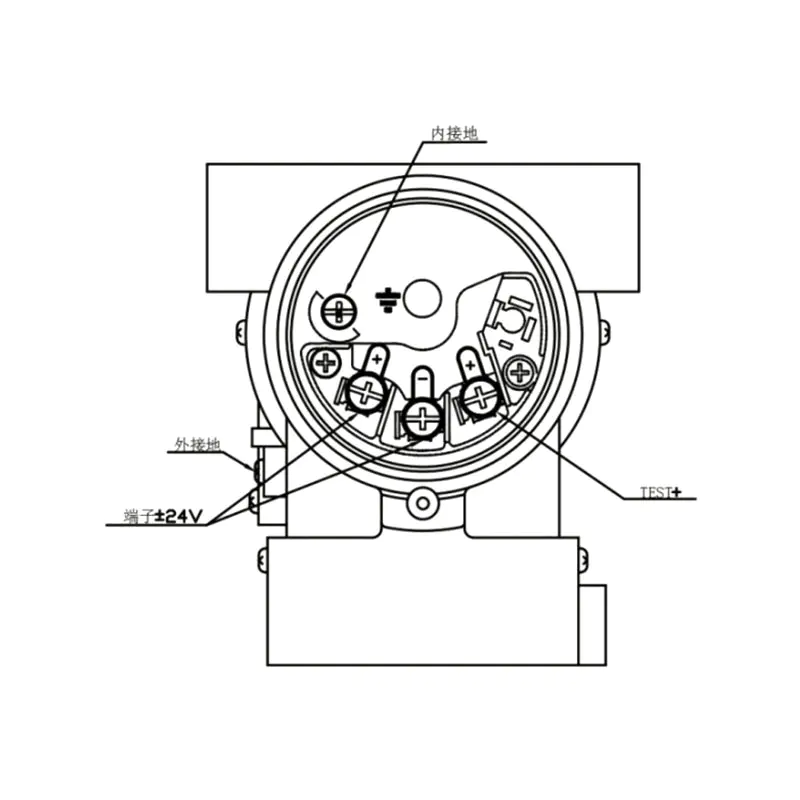

Rajah 6: Rajah Sambungan Elektrik
100006

Nota: Fungsi antara muka pantas adalah bersamaan dengan terminal isyarat.

1 Tolok Jenis Asas/Pemancar Jauh Tekanan Mutlak — Pemilihan Bebibir
10 Tolok Jenis Asas/Pemasangan Pengedap Jauh Tekanan Mutlak
1 RN- Jenis pemasangan langsung, tiada tiub kapilari
RS- Dengan tiub kapilari
20 Sambungan Proses Diameter Nominal Jenis Muka Meterai Bahan Muka Diafragma / Seal
A DN50 DIN2501 Jenis E DIN2526 Keluli Tahan Karat 316L
B DN50 DIN2502 Jenis E DIN2526 Hastelloy C
C DN50 DIN2503 Jenis E DIN2526 Tantalum
H DN80 DIN2504 Jenis E DIN2526 Keluli Tahan Karat 316L
I DN80 DIN2505 Jenis E DIN2526 Hastelloy C
G DN80 DIN2506 Jenis E DIN2526 Tantalum
D DN2" ANSI B 16.5 RF ANSI B16.5 Keluli Tahan Karat 316L
E DN2" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
F DN2" ANSI B 16.5 RF ANSI B16.5 Tantalum
K DN3" ANSI B 16.5 RF ANSI B16.5 Keluli Tahan Karat 316L
L DN3" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
M DN3" ANSI B 16.5 RF ANSI B16.5 Tantalum
N DN4" ANSI B 16.5 RF ANSI B16.5 Keluli Tahan Karat 316L
O DN4" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
P DN4" ANSI B 16.5 RF ANSI B16.5 Tantalum
Q DN100 DIN2501 Jenis E DIN2526 Keluli Tahan Karat 316L
S DN100 DIN2501 Jenis E DIN2526 Hastelloy C
T DN100 DIN2501 Jenis E DIN2526 Tantalum
30 Tekanan Ternilai Piawaian Tekanan Bebibir
1 PN 1MPa / 4MPa DIN2501
2 PN 6.4MPa DIN2501
3 PN 10MPa DIN2501
6 150 psi ANSI B16.5
7 300 psi ANSI B16.5
8 600 psi ANSI B16.5
Penerangan
40 F Jenis rata
H Jenis sisipan, Keluli Tahan Karat 316L, panjang sisipan 50 mm
I Jenis sisipan, Keluli Tahan Karat 316L, panjang sisipan 100 mm
G Jenis sisipan, Keluli Tahan Karat 316L, panjang sisipan 150 mm
L Jenis dimasukkan, Hastelloy C, panjang sisipan 50 mm
M Jenis dimasukkan, Hastelloy C, panjang sisipan 100 mm
N Jenis sisipan, Hastelloy C, panjang sisipan 150 mm
Z Istimewa (dibuat khas)
50 Isi Cecair Suhu Operasi. Julat
S Minyak Silikon -30 ~ 200 ℃
H Minyak Silikon Suhu Tinggi -10 ~ 350 ℃
U Minyak Silikon Suhu Ultra Tinggi -10 ~ 400 ℃
V Minyak Sayur 0 ~ 250 ℃
F Minyak Berfluorinasi -30 ~ 260 ℃
L Cecair Isian Suhu Sangat Rendah -100 ~ 100 ℃
Z Cecair Isian Suhu Ultra Tinggi 10 ~ 600 ℃
60 Panjang Kapilari
0 Tanpa kapilari, jenis pemasangan langsung
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
7 7 m
8 8 m
9 9 m
10 10 m
11 11 m
12 12 m
… …
70 Ciri Bahagian Kapilari
N tiada
P Kapilari dengan lapisan pelindung PVC
80 Bentuk Muka Diafragma Bebibir Proses Basah
N tiada
1 FEP (fluorinated ethylene propylene) disalut pada 316L (suhu ≤ 180 ℃)
2 PFA (perfluoroalkoxy) disalut pada 316L (suhu ≤ 260 ℃)
3 Membran PTFE ditampal pada diafragma (jenis rata sahaja)
4 FEP bersalut pada 316L (suhu ≤ 180 ℃) (jenis dimasukkan sahaja)
5 PFA bersalut pada 316L (suhu ≤ 260 ℃) (jenis dimasukkan sahaja)
6 Rawatan kalis vakum

2 Pilihan untuk Pemasangan Pengedap Jauh Tekanan/Tekanan Mutlak dengan Diafragma Dalaman [6]
10 Pemasangan Pengedap Jauh dengan Diafragma Dalaman
RN- Jenis pemasangan langsung, tanpa kapilari
RS- Dengan kapilari
20 Sambungan Proses Diameter Nominal Jenis Muka Meterai Bahan Muka Diafragma / Seal
U DN25 DIN 2501 Jenis D DN2526 Keluli Tahan Karat 316L Keluli Tahan Karat 316L
V DN25 DIN 2501 Jenis D DN2526 Hastelloy C Hastelloy C
W DN25 DIN 2501 Jenis D DN2526 Tantalum Tantalum
X DN1" ANSI B 16.5 Jenis RF ANSI B 16.5 Keluli Tahan Karat 316L Keluli Tahan Karat 316L
Y DN1" ANSI B 16.5 Jenis RF ANSI B 16.5 Hastelloy C Hastelloy C
Z DN1" ANSI B 16.5 Jenis RF ANSI B 16.5 Tantalum Tantalum
30 Tekanan Ternilai Piawaian bebibir Keluli Tahan Karat 316L
1 PN 1MPa / 4MPa DIN 2501
2 PN 6.3MPa / 10MPa DIN 2501
3 PN 16MPa DIN 2501
4 PN 25MPa DIN 2501
5 150 psi ANSI B 16.5
6 300 psi ANSI B 16.5
7 600 psi ANSI B 16.5
8 1500 psi ANSI B 16.5
40 Isi Cecair Julat Suhu
S Minyak Silikon -30 ~ 200 ℃
H Minyak Silikon Suhu Tinggi -10 ~ 350 ℃
V Minyak Sayur 0 ~ 250 ℃
F Minyak Berfluorinasi -30 ~ 260 ℃
50 Penerangan
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
… …
60 Penerangan
N tiada
P Kapilari dengan lapisan pelindung PVC
70 Penerangan
N tiada
3 Diafragma ditampal dengan membran PTFE (suhu ≤200 ℃)
6 Rawatan kalis vakum
80 Kod Penerangan
1 PTFE (Polytetrafluoroethylene)
2 Keluli Tahan Karat 316
3 Hastelloy C
4 Tantalum

Nota 6: Apabila memilih pengedap penghantaran jauh tekanan/vakum untuk peranti dengan diafragma dalaman, mula-mula lengkapkan pemilihan tolok/pemancar vakum XG3051T, dan pilih pilihan R daripada baris 40 dalam jadual pilihan XG3051T.

3 Tolok Dipasang Skru/Pemilihan Pemasangan Pengedap Jauh Tekanan Mutlak [10]
10 Tolok Dipasang Skru/Pemasangan Pengedap Jauh Tekanan Mutlak
RTW- Dengan kapilari
20 Penerangan
U Keluli Tahan Karat 316L
V Hastelloy C
W Tantalum
30 Flushing / Lubang Bolong
1 tiada
0 Dengan lubang
40 Isi Cecair Julat Suhu
S Minyak Silikon -30 ~ 200 ℃
H Minyak Silikon Suhu Tinggi -10 ~ 350 ℃
U Minyak Silikon Suhu Ultra Tinggi -10 ~ 400 ℃
V Minyak Sayur 0 ~ 250 ℃
F Minyak Berfluorinasi -30 ~ 260 ℃
L Cecair Isian Suhu Sangat Rendah -100 ~ 100 ℃
Z Cecair Isian Suhu Ultra Tinggi 10 ~ 600 ℃
50 Penerangan
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
50 8 8 m
… …
Ciri Bahagian Kapilari
60 N tiada
P Kapilari dengan lapisan pelindung PVC
70 Bentuk Muka Diafragma Bebibir Dibasahi
N tiada
P Rawatan kalis vakum

Nota 10: Apabila memilih peranti pengedap bebibir kawalan jauh yang dipasang berulir, mula-mula lengkapkan pemilihan untuk bahagian badan pemancar tekanan tolok XG3051T/tekanan mutlak dan pilih pilihan R untuk penghantaran jauh dalam baris 40 jadual pilihan XG3051T.

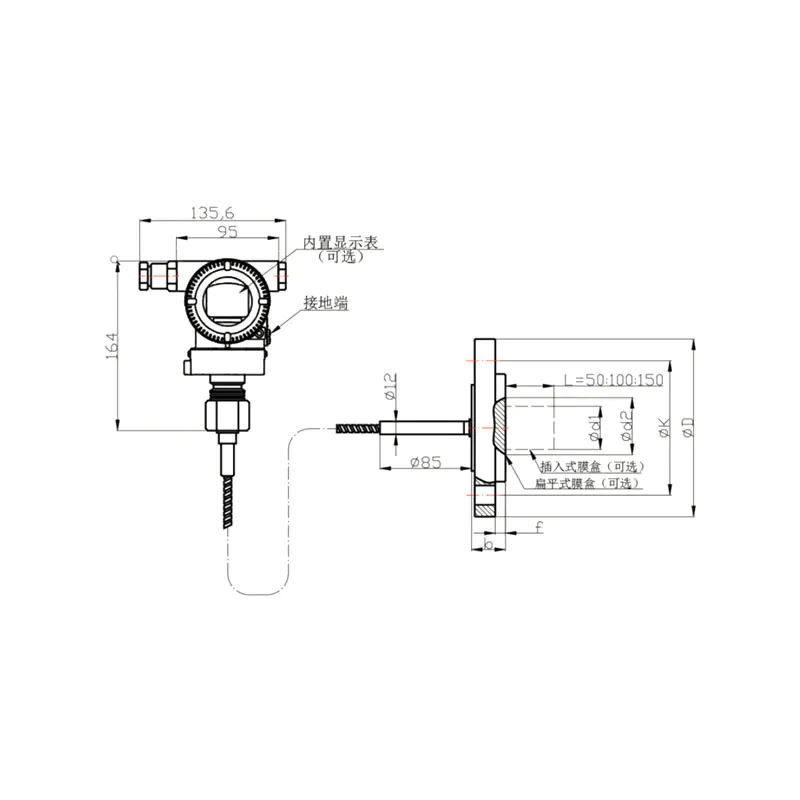

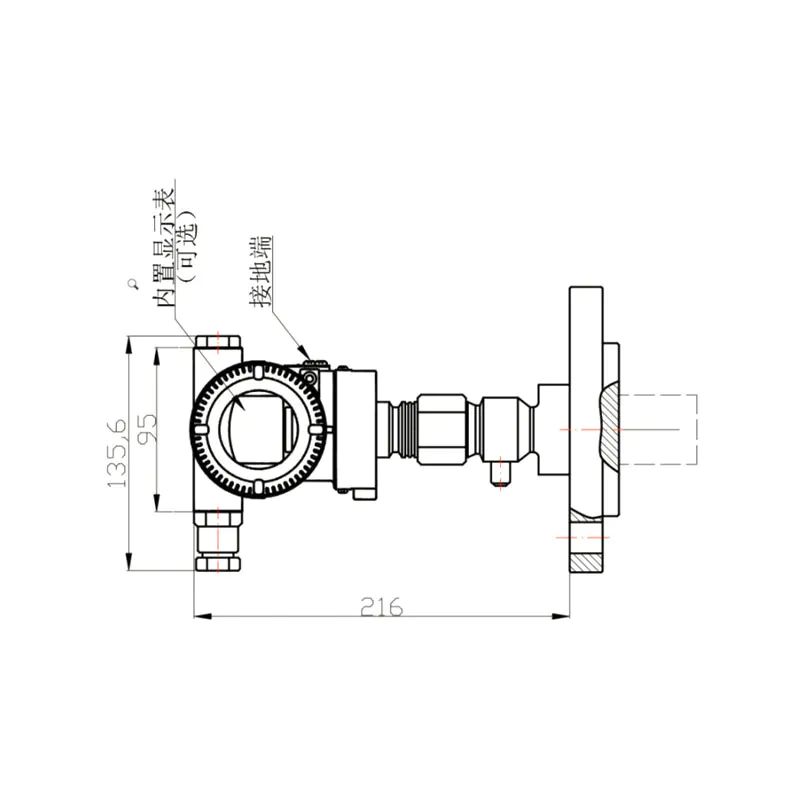

Rajah 1. Rajah Peranti Pengedap Jauh Jenis Asas (Jenis RS) Rajah 2. Jenis Asas Gambarajah Pemasangan Terus Peranti Pengedap Jauh (Jenis RN)
100051-KqgD 100042-3GnN
Diameter Nominal Tekanan Ternilai ΦD ΦK Φd1 (Disisipkan) Φd2 (Rata) Φd3 t b Bolt (Qty) Bolt (Benang)
DN50(Seal muka DIN 2526-E, Flange DIN 2501) PN1.6/4 MPa 165 125 48.3 57 102 3⁺⁰·⁵ 20 4 M16
PN6.4 MPa 185 135 48.3 57 102 3⁺⁰·⁵ 26 4 M20
PN10 MPa 195 145 48.3 57 102 3⁺⁰·⁵ 28 4 M20
DN80(Seal muka DIN 2526-E, Flange DIN 2501) PN1.6/4 MPa 200 160 76 75 138 3⁺⁰·⁵ 24 8 M16
PN6.4 MPa 215 170 76 75 138 3⁺⁰·⁵ 28 8 M20
PN10 MPa 230 180 76 75 138 3⁺⁰·⁵ 32 8 M24
DN2"(ANSI B16.5 RF) 150 psi 152.4 120.6 48.3 57 92.1 3⁺⁰·⁵ 17.4 4 M18
300 psi 165.1 127 48.3 57 92.1 3⁺⁰·⁵ 20.6 8 M18
600 psi 165.1 127 48.3 57 92.1 6.35 31.75 8 M18
DN3"(ANSI B16.5 RF) 150 psi 190.5 152.4 76 75 127 3⁺⁰·⁵ 22.2 4 M16
300 psi 209.5 168.3 76 75 127 3⁺⁰·⁵ 27 8 M20
600 psi 209.5 168.3 76 75 127 6.35 38.05 8 M20
DN4"(ANSI B16.5 RF) 150 psi 229 191 89 89 157 3⁺⁰·⁵ 30 8 M18
300 psi 255 200 89 89 157 3⁺⁰·⁵ 32 8 M18

Nota: Pengguna boleh secara pilihan memasang bolt dan nat.

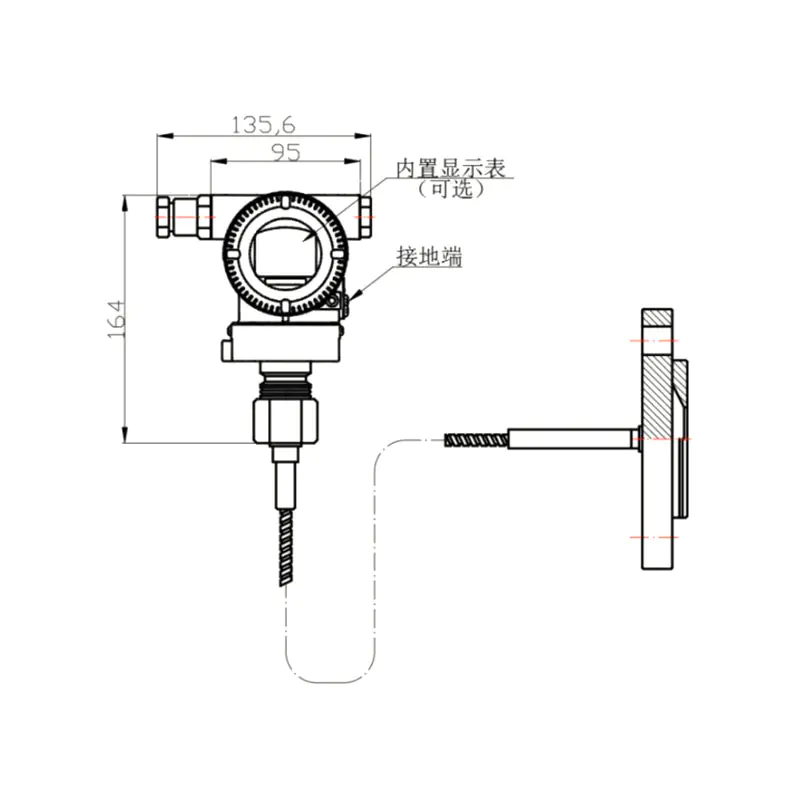

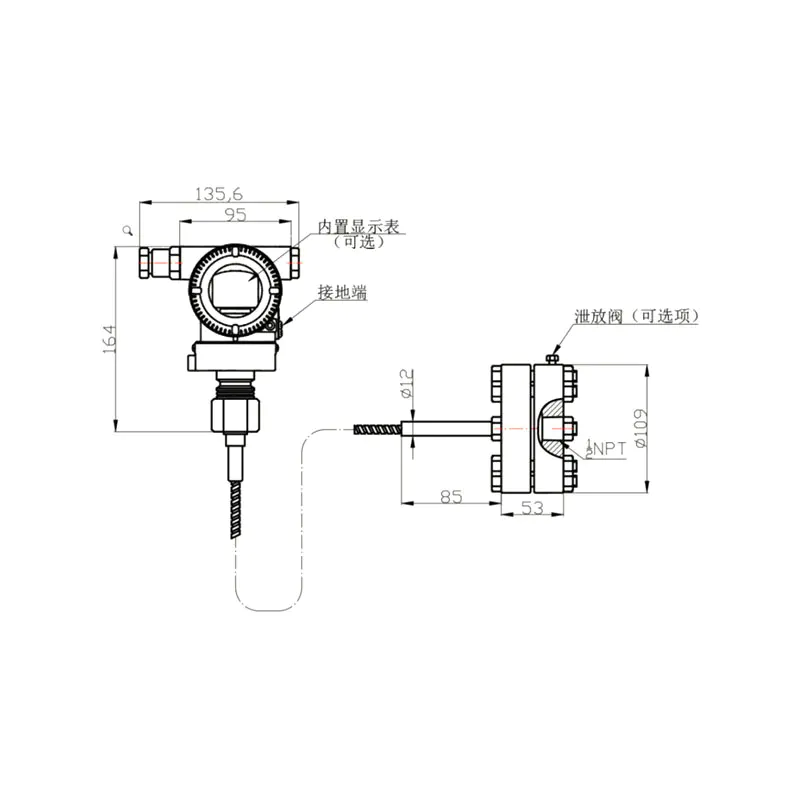

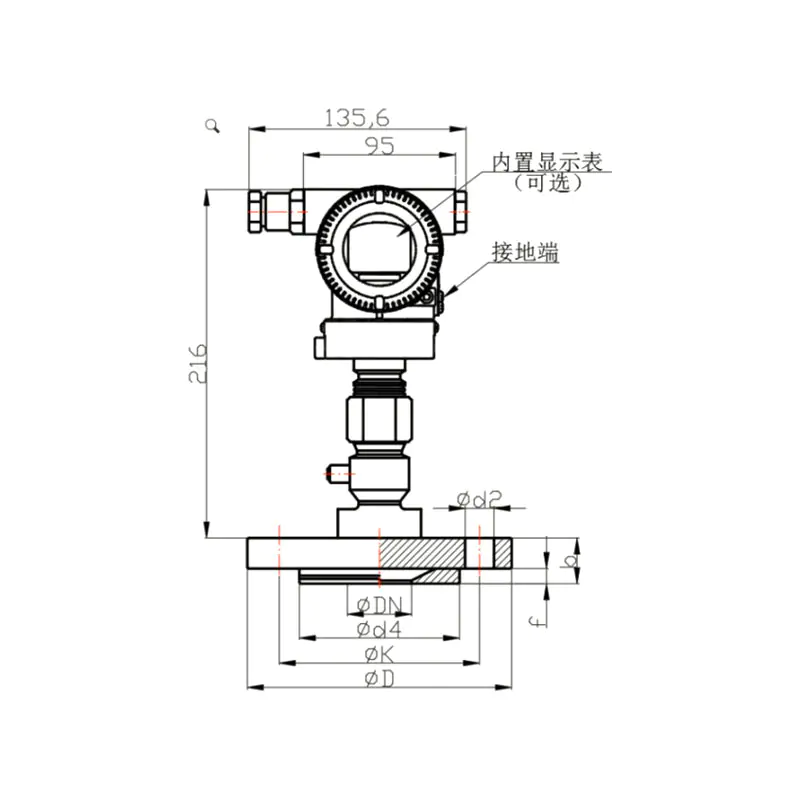

Rajah 3: Peranti Pengedap Jauh dengan Diafragma Dalaman (Jenis AS) Rajah 4: Gambar rajah pemasangan terus peranti pengedap kawalan jauh dengan diafragma dalaman (jenis UN) Rajah 5:Diagram Peranti Pengedap Kawalan Jauh Jenis Pemasangan Berulir (Jenis RTW)
100033 100015 100024
Jadual 6 Dimensi Struktur Pemasangan Pengedap Jauh dengan Diafragma Dalaman untuk Sambungan DIN 2501
DN PN Dimensi, mm Berat（kg）
D K d4 b f H d2 G2
25 1MPa / 4MPa 115 85 68 22 2 – 14 – 1.5
25 6.3MPa / 10MPa 140 100 68 24 2 52 – 4×M16 3.2
16MPa 140 100 68 24 2 52 – 4×M16 3.6
25MPa 150 105 68 28 2 96 – 4×M20 4
Jadual 7 Dimensi Struktur Pemasangan Pengedap Jauh dengan Diafragma Dalaman untuk Sambungan ANSI B 16.5
DN psi Dimensi, mm G₂ UNC Berat (kg)
D K d2 d4 b f H
1" 150 110 79.5 16 51 22 2 – – 1.4
300 125 89 20 51 22 2 – – 1.7
1" 600 125 89 – 51 25 7 53 4×5/8" 3.6
1500 150 101.5 – 51 36 7 64 4×7/8" 4

Produk Berkaitan

Xinguo Group Co., Ltd.
TENTANG KAMI Xinguo Group Co., Ltd.
Xinguo Group Co., Ltd. ialah sebuah perusahaan berteknologi tinggi dengan anak syarikat termasuk Anhui Xinguo Instrument Co., Ltd., Anhui Xinguo Alloy Co., Ltd., Anhui Xinguo Cable Co., Ltd. dan Anhui Xinguo Precious Metals Co., Ltd. Ditubuhkan pada 1997, Kumpulan ini terletak di Wilayah Bertamadun Tianchang a National. Ia mempunyai modal berdaftar sebanyak 118 juta RMB, meliputi kawasan tanah lebih 150 mu dan keluasan bangunan 60,000 meter persegi. Syarikat itu kini mempunyai lebih daripada 300 pekerja, di antaranya lebih 50 adalah kakitangan profesional dan teknikal termasuk jurutera kanan, jurutera dan penolong jurutera.
The Group is a China Custom XG3051T Pemancar jauh tekanan berbeza/tekanan mutlak Manufacturers and XG3051T Pemancar jauh tekanan berbeza/tekanan mutlak Supplier, mainly engages in the R&D, production and sales of temperature instruments, pressure instruments, level instruments, flow instruments and digital display instruments. Its product portfolio also encompasses power cables, control cables, compensation cables, computer cables, signal cables, MI heating cables, mineral insulated cables, electric heat tracing tapes, cable trays and accessories, high and low voltage distribution equipment, complete automation control systems, instrument valves, pipeline valves and fittings, glass instruments and laboratory equipment. We also supply platinum-rhodium wires, precision alloys and complete mechanical equipment, while providing supporting processing, manufacturing, sales and technical services. Additionally, we deal in professional instrument materials, alloy materials and precious metals. Our products are widely applied in power, petroleum, chemical, metallurgy, building materials, machinery, food, aerospace, new energy and other industrial sectors, as well as scientific research and education fields.
Anhui Xinguo Alloy Co., Ltd. berdedikasi untuk mengeluarkan rangkaian penuh bahan aloi ketepatan dan berkhidmat sebagai ahli majlis Cawangan Bahan Instrumen Persatuan Instrumen & Kawalan China. Produk utamanya meliputi wayar aloi termokopel (jenis K, N, E, J, T), wayar aloi pampasan termokopel (KX, EX, NX, JX, TX, KCA, KCB, NC, SC), aloi pemanasan rintangan tinggi, aloi rintangan ketepatan, aloi rintangan pemanasan, wayar nikel tulen, aloi tembaga-mangan dan aloi Monel. Produk ini digunakan secara meluas dalam penerbangan, petroleum, kejuruteraan kimia, pembuatan jentera, industri kuasa dan tenaga.
LIHAT LEBIH LANJUT
  • 0tahun

    Ditubuhkan pada

  • 0+mu

    Meliputi kawasan seluas

  • 0+

    Pekerja yang berpengalaman

  • 0㎡

    Kawasan bangunan

Sijil
BERITA Menyediakan Anda Dengan
Berita Perusahaan dan Industri Terkini
LIHAT LEBIH LANJUT
